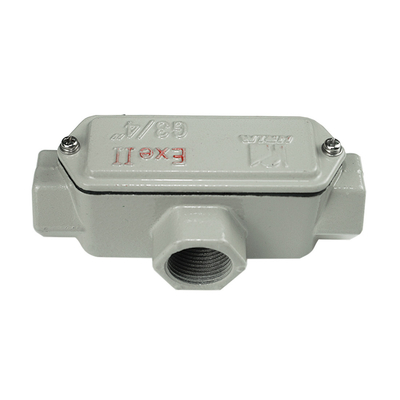

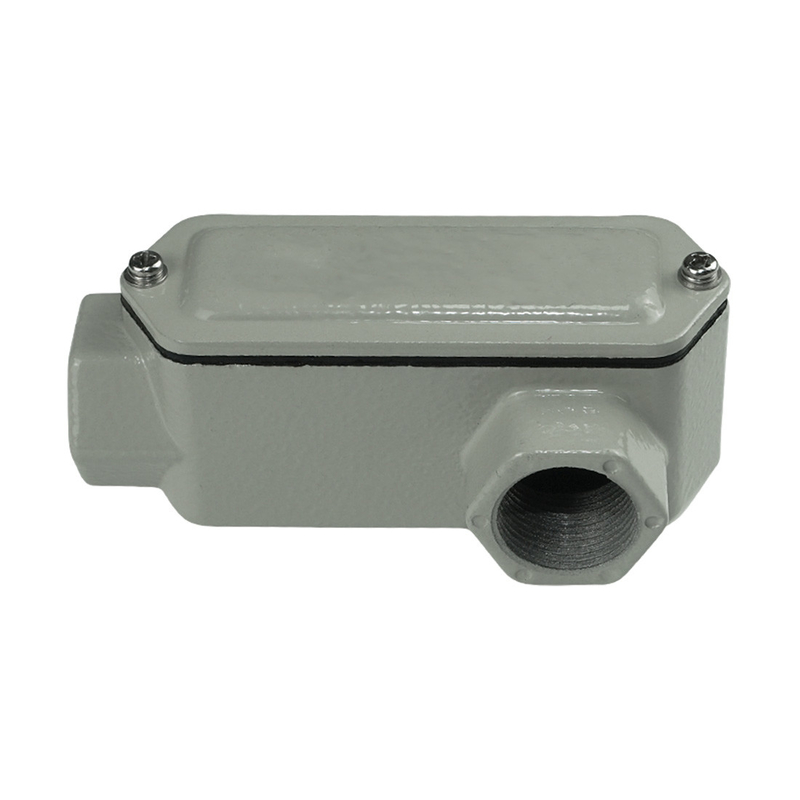

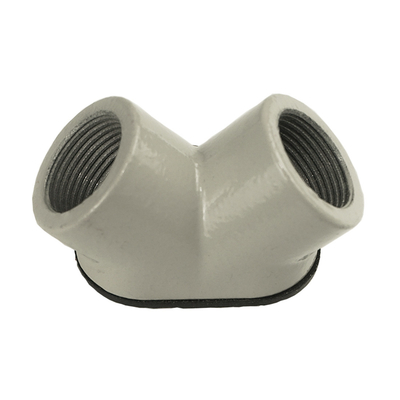

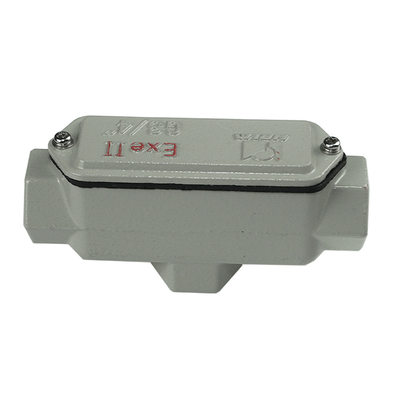

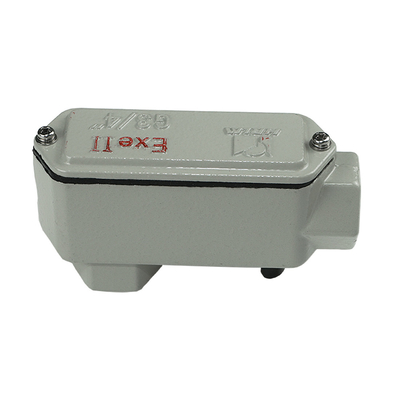

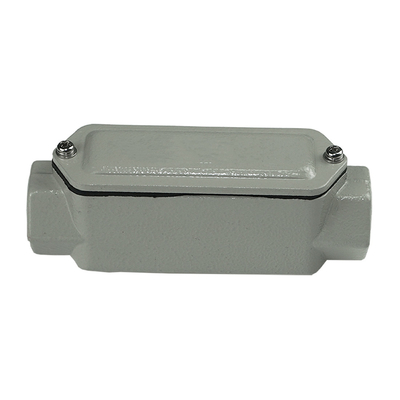

Suministro de fábrica, caja de conexiones impermeable de potencia ignífuga, caja de conexiones a prueba de explosiones HC
Aluminio libre de cobre, superficie rociada con plástico.
Gabinete tipo Ex e.
Válido en todo el rango de temperatura de -60°C a 100°C (-76 ºF a 212ºF).
Grado de protección: IP66-IP67.
Ampliamente utilizado para la conexión en el sistema de cableado de tuberías de acero
- Guía de pedidos:
Marcado ATEX:
Ⅱ 2 G Ex eb ⅡC Gb Ⅱ 2 D Ex tb ⅢC Db IP66
Marcado IECEx:Ex eb ⅡC Gb Ex tb ⅢC Db IP66
Marcado UL1203: Clase I, División 2, Grupos A, B, C, D
Clase II, División 1, Grupos E, F, G
Clase II, División 2, Grupos F, G
Clase III
Estándar: EN 60079-0, EN 60079-7, EN 60079-31 IEC 60079-0, IEC 60079-7, IEC 60079-31
Temperatura ambiente: -60 ℃ ~ +100 ℃
Tipo de estructura: A, B, C, D, E, F, G, H
Rosca de conexión: La rosca métrica es de tipo estándar.NPT u otras roscas son opcionales y especifique al hacer el pedido.El paso de rosca estándar de la rosca métrica es de 1,5 mm.Se pueden personalizar otros campos, y especifique al realizar el pedido.
| Rosca interior "A" |
Dimensión (mm) |
| Métrico |
TNP |
W |
H |
L |
| M20*1,5 |
½ |
36 |
52.5 |
120 |
| M25*1,5 |
¾ |
42 |
58.5 |
135 |
| M32*1,5 |
1 |
50 |
68 |
160 |
| M40*1,5 |
1 1/4 |
61 |
78.5 |
185 |
| M50*1,5 |
1 1/2 |
70 |
85.5 |
190 |
| M63*1,5 |
2 |
84 |
99.5 |
210 |
| M75*1,5 |
2 1/2 |
99 |
115 |
280 |
| M90*1,5 |
3 |
118 |
134 |
290 |
| M100*1,5 |
3 1/2 |
133 |
147 |
320 |
| M115*1,5 |
4 |
145 |
159 |
320 |
| Rosca interior "A" |
Dimensión (mm) |
| Métrico |
TNP |
W |
H |
L |
| M20*1,5 |
½ |
54 |
52.5 |
120 |
| M25*1,5 |
¾ |
60 |
58.5 |
135 |
| M32*1,5 |
1 |
72 |
68 |
160 |
| M40*1,5 |
1 1/4 |
83 |
78.5 |
185 |
| M50*1,5 |
1 1/2 |
94 |
85.5 |
190 |
| M63*1,5 |
2 |
108 |
99.5 |
210 |
| M75*1,5 |
2 1/2 |
134 |
115 |
280 |
| M90*1,5 |
3 |
156 |
134 |
290 |
| M100*1,5 |
3 1/2 |
171 |
147 |
320 |
| M115*1,5 |
4 |
186 |
159 |
320 |
| Rosca interior "A" |
Dimensión (mm) |
| Métrico |
TNP |
W |
H |
L |
| M20*1,5 |
½ |
72 |
52.5 |
120 |
| M25*1,5 |
¾ |
78 |
58.5 |
135 |
| M32*1,5 |
1 |
94 |
68 |
160 |
| M40*1,5 |
1 1/4 |
105 |
78.5 |
185 |
| M50*1,5 |
1 1/2 |
118 |
85.5 |
190 |
| M63*1,5 |
2 |
132 |
99.5 |
210 |
| M75*1,5 |
2 1/2 |
169 |
115 |
280 |
| M90*1,5 |
3 |
194 |
134 |
290 |
| M100*1,5 |
3 1/2 |
209 |
147 |
320 |
| M115*1,5 |
4 |
277 |
159 |
320 |
| Rosca interior "A" |
Dimensión (mm) |
| Métrico |
TNP |
W |
H |
L |
| M20*1,5 |
½ |
54 |
52.5 |
111 |
| M25*1,5 |
¾ |
60 |
58.5 |
126 |
| M32*1,5 |
1 |
72 |
68 |
149.5 |
| M40*1,5 |
1 1/4 |
83 |
78.5 |
174.5 |
| M50*1,5 |
1 1/2 |
94 |
85.5 |
177.5 |
| M63*1,5 |
2 |
108 |
99.5 |
197.5 |
| M75*1,5 |
2 1/2 |
134 |
115 |
257.5 |
| M90*1,5 |
3 |
156 |
134 |
264.5 |
| M100*1,5 |
3 1/2 |
171 |
147 |
294.5 |
| M115*1,5 |
4 |
186 |
159 |
291.5 |
| Rosca interior "A" |
Dimensión (mm) |
| Métrico |
TNP |
W |
H |
L |
| M20*1,5 |
½ |
54 |
52.5 |
111 |
| M25*1,5 |
¾ |
60 |
58.5 |
126 |
| M32*1,5 |
1 |
72 |
68 |
149.5 |
| M40*1,5 |
1 1/4 |
83 |
78.5 |
174.5 |
| M50*1,5 |
1 1/2 |
94 |
85.5 |
177.5 |
| M63*1,5 |
2 |
108 |
99.5 |
197.5 |
| M75*1,5 |
2 1/2 |
134 |
115 |
257.5 |
| M90*1,5 |
3 |
156 |
134 |
264.5 |
| M100*1,5 |
3 1/2 |
171 |
147 |
294.5 |
| M115*1,5 |
4 |
186 |
159 |
291.5 |
| Rosca interior "A" |
Dimensión (mm) |
| Métrico |
TNP |
W |
H |
L |
| M20*1,5 |
½ |
36 |
52.5 |
111 |
| M25*1,5 |
¾ |
42 |
58.5 |
126 |
| M32*1,5 |
1 |
50 |
68 |
149.5 |
| M40*1,5 |
1 1/4 |
61 |
78.5 |
174.5 |
| M50*1,5 |
1 1/2 |
70 |
85.5 |
177.5 |
| M63*1,5 |
2 |
84 |
99.5 |
197.5 |
| M75*1,5 |
2 1/2 |
99 |
115 |
257.5 |
| M90*1,5 |
3 |
118 |
134 |
264.5 |
| M100*1,5 |
3 1/2 |
133 |
147 |
294.5 |
| M115*1,5 |
4 |
145 |
159 |
291.5 |
| Rosca interior "A" |
Dimensión (mm) |
| Métrico |
TNP |
W |
H |
L |
| M20*1,5 |
½ |
36 |
52.5 |
120 |
| M25*1,5 |
¾ |
42 |
58.5 |
135 |
| M32*1,5 |
1 |
50 |
68 |
160 |
| M40*1,5 |
1 1/4 |
61 |
78.5 |
185 |
| M50*1,5 |
1 1/2 |
70 |
85.5 |
190 |
| M63*1,5 |
2 |
84 |
99.5 |
210 |
| M75*1,5 |
2 1/2 |
99 |
115 |
280 |
| M90*1,5 |
3 |
118 |
134 |
290 |
| M100*1,5 |
3 1/2 |
133 |
147 |
320 |
| M115*1,5 |
4 |
145 |
159 |
320 |
| Rosca interior "A" |
Dimensión (mm) |
| Métrico |
TNP |
W |
H |
L |
| M20*1,5 |
½ |
30 |
51 |
84 |
| M25*1,5 |
¾ |
35 |
53 |
89 |
| M32*1,5 |
1 |
41 |
64 |
108 |
| M40*1,5 |
1 1/4 |
51 |
69 |
116 |
| M50*1,5 |
1 1/2 |
57 |
76 |
130 |
| M63*1,5 |
2 |
70 |
95 |
168 |
-
Preguntas más frecuentes
Q1.¿Puedo hacer un pedido de muestra?
Sí, aceptamos pedidos de muestra para probar y verificar la calidad.Se aceptan muestras mixtas.
Q2: ¿Ofrecen garantía para los productos?
Sí, ofrecemos de 2 a 5 años de garantía para nuestros productos.
Q3: ¿Cómo lidiar con el defectuoso?
En primer lugar, nuestros productos se producen en un estricto sistema de control de calidad y la tasa de defectos será inferior al 0,2%.
En segundo lugar, durante el período de garantía, enviaremos nuevas luces con un nuevo pedido por pequeñas cantidades.Para productos de lotes defectuosos,
los repararemos y se los reenviaremos o podemos discutir la solución, incluida la rellamada de acuerdo con la situación real.
