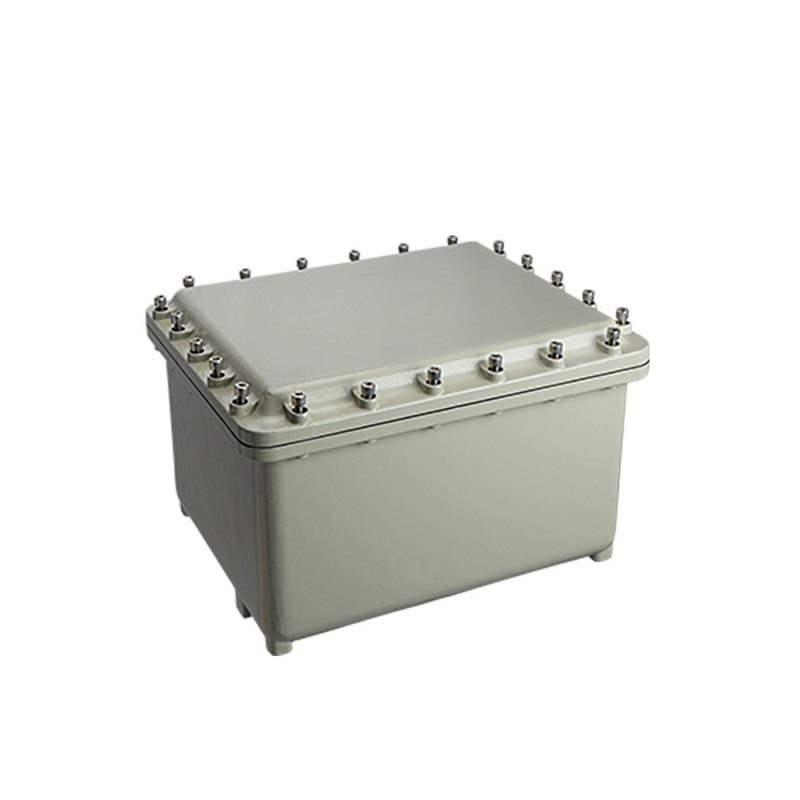

Caja de conexiones personalizada Caja de conexiones especial Caja de conexiones de la serie EJB a prueba de explosiones-19
Certificación ATEX e IECEx para uso en áreas peligrosas.
El cuerpo y la cubierta están hechos de aleación ligera y aluminio libre de cobre de grado marino.
Las placas de montaje internas están hechas de acero galvanizado en caliente o acero inoxidable.
Tornillos de apriete ignífugos de acero inoxidable.
Bisagras de acero inoxidable en el lado largo.
Tratamiento de pulverización de polvo electrostático superficial.
Junta de goma de silicona en la tapa
Para uso seguro en Zonas 1 y 2 con gas potencialmente explosivo y Zonas 21 y 22 con atmósferas de polvo.
Marcaje ATEX
II 2G Ex db IIB Gb
II 2D Ex tuberculosis IIIC Db
Marcado IECEx
Ex db IIB Gb
Ex tuberculosis IIIC Db
Normas UL
Clase I, División 1, Grupos C, D
Clase I, División 2, Grupos C, D
Clase II, División 1, Grupos E, F, G
Clase II, División 2, Grupos F, G
Clase III
EN IEC 60079-0, EN IEC 60079-1, EN IEC 60079-31
Temperatura ambiente
-60 ℃ a + 60 ℃
- Información sobre pedidos
EJB-A;EJB: caja de conexiones a prueba de explosiones;R: código de forma,
tabla 1
| Tipo de recinto |
Código de dimensión (mm) |
| A |
B |
C |
D |
mi |
F |
GRAMO |
H |
| EJB-I |
350 |
300 |
200 |
164 |
290 |
240 |
220 |
270 |
| EJB-II |
450 |
350 |
210 |
159 |
378 |
278 |
255 |
355 |
| EJB-III |
560 |
450 |
280 |
223 |
488 |
378 |
360 |
470 |
Nota: La dimensión en el paréntesis es solo para la referencia
- Diseño de perforación de gabinetes de cuerpo y cubierta
Nota: Los planos A, B, C y D de la figura indican la dirección de la entrada.Número máximo permitido de aberturas para roscas de la misma especificación.El dispositivo de introducción está equipado con una junta de goma para evitar que se afloje.
Tabla 2 (Plano C y D)
| Tipo de recinto |
Área de perforación LB (mm) |
Cantidad Entradas permitidas para el tamaño |
| ½NPT M20 |
¾NPT M25 |
1 NPT M32 |
1¼NPT M40 |
1½NPT M50 |
2 NPT M63 |
2½NPT M75 |
| EJB-I |
240*110 |
15 |
10 |
8 |
6 |
3 |
2 |
2 |
| EJB-II |
320*110 |
21 |
12 |
11 |
10 |
4 |
3 |
3 |
| EJB-III |
320*110 |
21 |
12 |
11 |
10 |
4 |
3 |
3
|
Tabla 3 (Plano A y B)
| Tipo de recinto |
Área de perforación LB (mm) |
Cantidad Entradas permitidas para el tamaño |
| ½NPT M20 |
¾NPT M25 |
1 NPT M32 |
1¼NPT M40 |
1½NPT M50 |
2 NPT M63 |
2½NPT M75 |
| EJB-I |
180*110 |
12 |
7 |
6 |
6 |
2 |
2 |
1 |
| EJB-II |
220*115 |
15 |
8 |
8 |
6 |
3 |
2 |
2 |
| EJB-III |
320*160 |
28 |
18 |
17 |
14 |
8 |
3 |
2 |
- El tamaño de entrada Distancia mínima de perforación en la pared
Tabla 4
| Tamaño de entrada |
Espaciado mínimo de entrada mm (pulgadas) |
| Métrica NPT |
½NPT M20 |
¾NPT M25 |
1 NPT M32 |
1¼NPT M40 |
1½NPT M50 |
2 NPT M63 |
2½NPT M75 |
| ½NPT M20*1.5 |
46 (1,81) |
49(1.93) |
52(2.05) |
59(2.32) |
61(2.40) |
76(2.99) |
86(3.39) |
| ¾NPT M25*1.5 |
|
52(2.05) |
55(2.17) |
64(2.52) |
69(2.72) |
79(3.11) |
89(3.50) |
| 1 NPT M32*1,5 |
|
|
58(2.28) |
65(2.56) |
72(2.83) |
82(3.23) |
92(3.62) |
| 1¼NPT M40*1.5 |
|
|
|
72(2.83) |
79(3.11) |
89(3.50) |
99(3.90) |
| 1½NPT M50*1.5 |
|
|
|
|
85(3.35) |
95(3.74) |
106(4.17) |
| 2 NPT M63*1,5 |
|
|
|
|
|
105(4.13) |
115(4.53) |
| 2½NPT M75*1.5 |
|
|
|
|
|
|
126(4.96) |
- Tabla de comparación de subprocesos EJB
Tabla 5
| No. |
ANSI/ASME B1.20.1 |
ISO-965-1 e ISO 965-3 |
| 1 |
½ TNP |
M20 |
| 2 |
¾ TNP |
M25 |
| 3 |
1 TNP |
M32 |
| 4 |
1¼ TNP |
M40 |
| 5 |
1½ TNP |
M50 |
| 6 |
2 TNP |
M63 |
| 7 |
2½ TNP |
M75 |
Nota: El número mínimo de roscas de acoplamiento de NPT es 5. La forma de la rosca y los grados de ajuste deben cumplir con los grados de tolerancia intermedia o de precisión especificados en ISO 965-1 e ISO 965-3.El número mínimo de subprocesos comprometidos es 8.
Tabla 6
| La tabla del número máximo de posibles entradas de cables del gabinete |
| Número de dibujo |
EJB-I |
EJB-II |
EJB-III |
| Métrica NPT |
AB |
CD |
AB |
CD |
AB |
CD |
| ½NPT M20*1.5 |
dieciséis |
20 |
18 |
27 |
18 |
26 |
| ¾NPT M25*1.5 |
9 |
12 |
12 |
18 |
15 |
21 |
| 1 NPT M32*1,5 |
9 |
12 |
11 |
15 |
14 |
18 |
| 1¼NPT M40*1.5 |
5 |
6 |
6 |
8 |
8 |
10 |
| 1½NPT M50*1.5 |
4 |
6 |
5 |
7 |
6 |
6 |
| 2 NPT M63*1,5 |
2 |
3 |
3 |
4 |
3 |
4 |
| 2½NPT M75*1.5 |
1 |
2 |
2 |
2 |
2 |
3 |
Nota: El tamaño de apertura de la caja de distribución es la especificación del prensaestopas.La selección de las especificaciones del prensaestopas se debe seleccionar de acuerdo con el diámetro exterior del cable y las condiciones reales del entorno de uso.
- Asignación máxima de botón pulsador y luz piloto
Tabla 7
| Tipo de recinto |
Área de perforación EF (mm) |
Máximo de operadores permitidos |
| EJB-I |
230*180 |
12 |
| EJB-II |
310*210 |
20 |
| EJB-III |
420*310 |
35 |
Nota: Distancia de abertura Referencia Espaciamiento Tabla de aberturas
- Ventana abierta en la cubierta
Nota:
una.El tamaño de la ventana está determinado por el instrumento seleccionado por el cliente, la temperatura límite de la ventana es de -60 ℃ a +180 ℃.
b.El espacio entre el límite inferior de las ventanas y los orificios roscados no se refiere a la tabla de espacios de aberturas.
C.Se debe reservar suficiente longitud o ancho de la junta antideflagrante y la posición de instalación.
El tratamiento a prueba de explosiones de la cubierta y la ventana de observación deberá cumplir con
EN IEC 60079-1 2014 atmósferas explosivas – Parte 1: protección de equipos mediante envolventes antideflagrantes "d".
Tabla 8
| Tipo de recinto |
A (mm) |
B(mm) |
| EJB-I |
25 |
10 |
| EJB-II |
25 |
10 |
| EJB-III |
25 |
10 |
- Especificaciones y condiciones de servicio de sujetadores
Tabla 9
| Escribe |
Límite elástico (Mpa) |
Par aplicado (Nm) |
| M6X 16-6g |
≥450Mpa |
18 |
| M8X 35-6g |
43 |
| M10X 35-6g |
84 |
Tabla 10
| Tabla de calor (calor total disipado por componentes) |
| Modelo |
Potencia máxima disipada (W) |
| T4/T130℃ |
T5/T95℃ |
T6/T80℃ |
| EJB-I |
350 |
200 |
130 |
| EJB-II |
500 |
280 |
160 |
| EJB-III |
652 |
350 |
200 |
Tabla 11
| La tabla correspondiente del número de bloques de terminales. |
| Número de dibujo |
EJB-I |
EJB-II |
EJB-III |
| 2,5 mm² |
72 piezas |
100 piezas |
140 piezas |
| 4 mm² |
64 piezas |
86 piezas |
116 piezas |
| 6 mm² |
50 PCS |
66 piezas |
90 piezas |
| 10 mm² |
24 piezas |
52 piezas |
72 piezas |
| 16 mm² |
20 piezas |
25 piezas |
60 piezas |
| 35 mm² |
10 piezas |
15 piezas |
224 piezas |
| 95 mm² |
5 piezas |
10 piezas |
18 PIEZAS |
| 120 mm² |
- |
5 piezas |
5 piezas |
| 185 mm² |
- |
- |
5 piezas |
| 240 mm² |
- |
- |
5 piezas |
| 300 mm² |
- |
- |
5 piezas |
