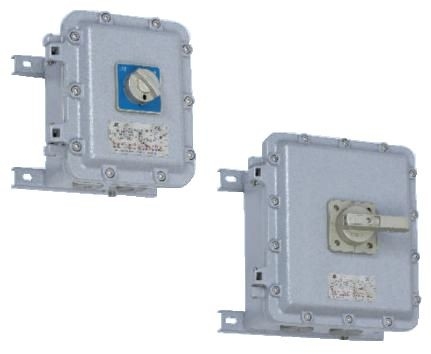

Clase 1 División 1 Caja de conexiones a prueba de explosiones ABS

Explosión Serie PD61



• Características:

Aluminio libre de cobre, superficie rociada con plástico.

Caja antideflagrante tipo Ex d.

Se puede utilizar como caja de terminales, caja de distribución y caja de control.

Grado de protección: IP66.

• Solicitud:

• Datos técnicos:

Marcado ATEX: Ⅱ 2 G Ex db ⅡB+H₂ T□ Gb 1)

Ⅱ 2 D Ex tb ⅢC T□ Db IP66

Nota: Ver los datos técnicos de EX-PD61-JX-IIB, 1) EX-PD61-ZM, EX-PD61-DL, EX-PD61-ZC-A, EX-PD61-LK, EX-PD61-QD

Marcado IECEx: Ex db ⅡB+H₂ T□ Gb 1)

Ex tb ⅢC T□ Db IP66

Nota: Ver los datos técnicos de EX-PD61-JX-IIB, 1) EX-PD61-ZM, EX-PD61-DL, EX-PD61-ZC-A, EX-PD61-LK, EX-PD61-QD

Marcado UL1203: Clase I, División 1, Grupos C, D

Clase I, División 2, Grupos C, D

Clase II, División 1, Grupos E, F, G

Clase II, División 2, Grupos F, G

Clase III

Normas: EN 60079-0, EN 60079-1, EN 60079-31, IEC 60079-0, IEC 60079-1, IEC 60079-31

Tensión nominal: Máx. 100 V CA, 50/60 Hz

Corriente nominal: Max.1,200A

Temperatura ambiente: -60 ℃ a + 60 ℃

Entrada de cable: enchufe estándar M□×1.5, consulte la tabla de especificaciones

Dirección de entrada:Abajo

Dispositivo de entrada de cable: opcional

Tipo de junta antideflagrante: junta cilíndrica, junta roscada, junta plana

Tipo de instalación :Montaje en pared (estándar);Montaje de soporte (opcional)

• Datos técnicos

Componentes incorporados:Interruptor principal: disyuntor en miniatura (MCB) o disyuntor de caja moldeada (MCCB) (Nota: protección contra fugas a tierra en

solicitud)

Interruptor de derivación: disyuntor en miniatura (MCB) o disyuntor de caja moldeada (MCCB) (Nota: protección contra fugas a tierra a pedido)

Luz indicadora de terminal EX-D: rojo, verde, amarillo, azul

Botón EX-A: rojo, verde, amarillo

contactor de CA

Relé de sobrecarga térmica

programador de autómatas

Arranque suave

Interruptor de control EX-K

Amperímetro/Voltímetro

• Guía de pedidos

• Drenaje dimensional

• Especificación

Código	Potencia máxima disipada (W)			Corriente nominal máxima	Dimension externa			Dimensión interna			Dimensión de montaje
	T4/T130℃	T5/T95℃	T6/T80℃		A	B	C	a	b	C	d	mi	F
EX-PD61-A	200	120	80	63A	250	200	170	192	142	131	180	130	10
EX-PD61-B	200	120	80	63A	300	200	170	242	142	131	230	130	10
EX-PD61-C	240	140	100	100A	350	200	170	292	142	131	280	130	10
EX-PD61-D	350	200	130	200A	350	300	270	290	240	229	280	230	12
EX-PD61-E	500	280	160	320A	450	350	280	378	278	233	365	265	12
EX-PD61-F	620	350	200	500A	560	450	280	488	328	225	475	315	14
EX-PD61-G	700	400	250	1000A	720	560	350	640	480	285	620	460	14
EX-PD61-H	800	500	350	1000A	980	720	375	880	620	290	820	560	18

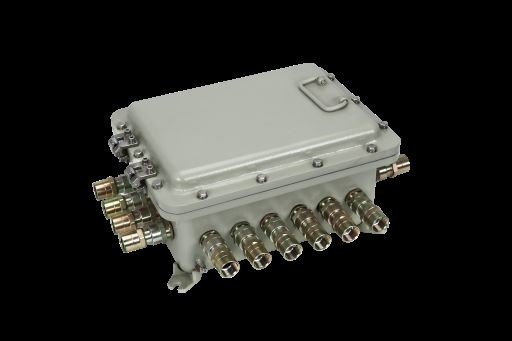

• Equipo de distribución EX-PD61 para uso en caja de terminales

Adecuado para caja de terminales del sistema de distribución.

Nota: 1. Los terminales de cableado de la caja de terminales EX-PD61 tienen varios métodos de disposición.

2. Puede personalizarse según los requisitos del cliente y siempre cumple con las restricciones del certificado.El número máximo de terminales y el número máximo de orificios en el lateral cumplen con los requisitos de disipación de energía y resistencia mecánica del gabinete.

3. Esta tabla es solo para referencia.

1).Especifique la dirección y el tamaño de cada entrada de cable.

2).La entrada de cable es opcional y se recomienda EX-QM-B (Ex d) o EX-QM-C (Ex d).

• Ilustración del equipo de distribución EX-PD61 para uso en caja de terminales

Área de la sección transversal del cable (mm)²	Tabla para el número máximo de terminales instalados
	Número de tipo de caja (Nota: El número de tipo de caja corresponde al tamaño. Por ejemplo: A representa la caja de 200x250)
	A	B	C	D	mi	F	GRAMO	H
2.5(a)	20	28	36	72	100	140	270	264	396
4(b)	18	25	32	64	90	130	240	248	372
6(c)	15	21	28	56	80	100	210	200	300
10(d)	12	18	24	24	60	80	165	160	240
16(s)	9	15	20	20	25	70	135	136	204
35(f)	-	5	5	10	15	24	64	90	135
70 (g)	-	-	-	5	10	18	25	72	-
120 (h)	-	-	-	-	5	5	12	42	-
185(i)	-	-	-	-	-	5	10	-	-
240(j)	-	_	-	-	-	5	5	-	-
300(k)	-	-	-	-	-	5	5	-	-
Disposición de terminales (Número de filas de terminales)	1	1	1	2	2	2	2	2	3

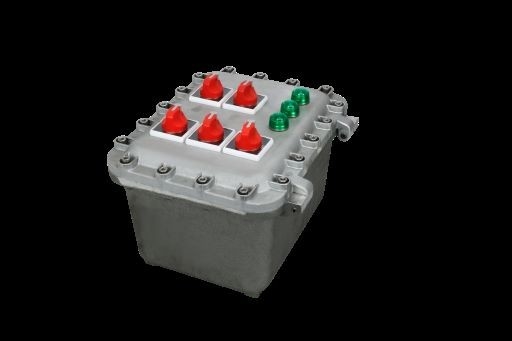

• Equipo de distribución EX-PD61 para uso en caja de control

Adecuado para el sistema de distribución de la unidad de control

Nota: 1. Los botones EX-A, los indicadores EX-D, los interruptores de control EX-K, los amperímetros EX-BA y los voltímetros EX-AV, etc. están incluidos en las cajas de control EX-PD61.

2. La caja de control se puede usar para la operación de encendido y apagado del circuito, así como para el control remoto o el control local del inicio, la parada, la rotación y la inversión del motor. Cuando está equipado con un amperímetro, también puede monitorear el funcionamiento del motor. y estado del circuito.

3. Se puede personalizar de acuerdo con los requisitos del cliente y se ajusta a los límites de uso del certificado de conformidad.El número de componentes de la cubierta y el máx.El número de orificios en el lateral puede cumplir con los requisitos de potencia disipada y resistencia mecánica del gabinete.

• Diagrama de ejemplo para el uso de la caja de control

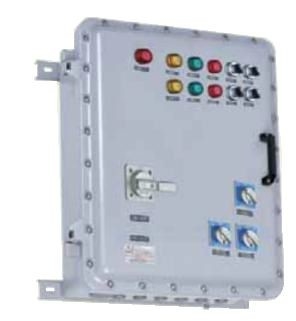

• Equipo de distribución EX-PD61 para uso en cajas de distribución

Adecuado para la unidad de potencia del sistema de distribución

Nota: 1.MCB (disyuntor en miniatura) o MCCB (disyuntor de caja moldeada), relé de sobrecarga térmica del contactor de CA, programador de PLC, arrancador suave, botones EX-A, indicación EX-D, interruptores de control EX-K, EX-BA amperímetros y voltímetros EX-AV, etc. están incluidos en la caja.

2. La caja de control se puede utilizar para la distribución de energía o para la operación de encendido y apagado del circuito, así como para el control del arranque, la parada, la corrotación y la inversión del motor y proporciona una protección integral para el motor.Se puede configurar para control de dos sitios o control de sitios múltiples.

3. Se puede personalizar de acuerdo con los requisitos del cliente y se ajusta a los límites de uso del certificado de conformidad.El número de componentes de la cubierta y máx.El número de orificios en el costado puede cumplir con los requisitos de resistencia mecánica disipada y envolvente.

• Diagrama de ejemplo para el uso de la caja de distribución

• Características

Aluminio libre de cobre, superficie rociada con plástico.

Caja antideflagrante tipo Ex d.

Grado de protección: IP66-IP67.

• Solicitud

• Datos técnicos

Marcado ATEX: II2 G Ex db IIB+H2 T6/T5 Gb

II2 D Ex tb IIIC T80ºC/95ºC Db IP66

Marcado IECEx:Ex db ⅡB+H₂ T6/T5 Gb

Ex tb ⅢC T80℃/T95℃ Db IP66

Marcado UL1203: Clase I, División 1, Grupos C, D

Clase I, División 2, Grupos C, D

Clase II, División 1, Grupos E, F, G

Clase II, División 2, Grupos F, G

Clase III

Normas: EN 60079-0, EN 60079-1, EN 60079-31, IEC 60079-0, IEC 60079-1, IEC 60079-31

Tensión nominal: máx. 800 V.

Corriente nominal: Sección transversal del cable (mm²)2,5 4 6 10 16 35 70 240

Corriente nominal (A) 24 32 41 57 76 125 192 400

Temperatura ambiente: -60 ℃ a + 60 ℃

Tipo de Junta Antideflagrante:Junta Plana

• Guía de pedidos

• Especificación de entrada de cable

	A,B,C,D representa la dirección de las entradas de cable
	Número máx. de entrada de cable
Tipo de recinto	A		B		C		D		mi		F		GRAMO
Dimensión	A/B	CD	A/B	CD	A/B	CD	A/B	CD	A/B	CD	A/B	CD	A/B	CD
M20*1,5	5	8	5	10	5	12	dieciséis	20	22	30	24	40	45	sesenta y cinco
M25*1,5	5	7	5	9	5	10	12	15	15	20	18	27	30	44
M32*1,5	2	3	2	4	2	6	9	12	12	dieciséis	14	21	25	36
M40*1,5	2	2	2	3	2	4	5	6	6	9	8	12	15	21
M50*1,5	1	2	1	3	1	3	4	5	5	7	5	9	12	12
M63*1,5	1	2	1	2	1	3	2	3	3	5	4	7	7	10
Nota: 1. Sin entrada de cable para el diseño estándar.Las entradas de cables deben ser perforadas por el usuario.2. Sin dispositivo de entrada de cables.

• Ilustración del equipo de distribución EX-PD61 para uso en caja de terminales

Área de la sección transversal del cable (mm)²	Tabla para el número máximo de terminales instalados
	Número de tipo de caja (Nota: El número de tipo de caja corresponde al tamaño. Por ejemplo: A representa la caja de 200x250)
	A	B	C	D	mi	F	GRAMO	H
2.5(a)	20	28	36	72	100	140	270	270
4(b)	18	25	32	64	90	130	240	240
6(c)	15	21	28	56	80	100	210	210
10(d)	12	18	24	24	60	80	165	165
16(s)	9	15	20	20	25	70	135	135
35(f)	-	5	5	10	15	24	64	64
70 (g)	-	-	-	5	10	18	25	25
120 (h)	-	-	-	-	5	5	12	12
185(i)	-	-	-	-	-	5	10	10
240(j)	-	_	-	-	-	5	5	5
300(k)	-	-	-	-	-	5	5	5
Disposición de terminales (Número de filas de terminales)	1	1	1	2	2	2	2	2

• Características

Aluminio libre de cobre, acero inoxidable.

Superficie rociada con plástico.

El dispositivo de protección contra fugas a tierra es opcional.

Grado de protección: IP66-IP67.

• Solicitud

• Datos técnicos

Marcado ATEX: Ⅱ 2 G Ex d ⅡB T6 Gb

Ⅱ 2 D Ex tb ⅢC T80℃ Db IP66

Marcado IECEx: Ex db ⅡB+H₂ T6 Gb

Ex tb ⅢC T80℃ Db IP66

Marcado UL1203: Clase I, División 1, Grupos C, D

Clase I, División 2, Grupos C, D

Clase II, División 1, Grupos E, F, G

Clase II, División 2, Grupos F, G

Clase III

Normas: EN 60079-0, EN 60079-1, EN 60079-31, IEC 60079-0, IEC 60079-1, IEC 60079-31

Voltaje nominal: Máx. 690 V CA, 50/60 Hz

Corriente nominal: Max.100A

Corriente de rama: 1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A

Temperatura ambiente: -60 ℃ a + 55 ℃

Grado de Protección: IP66, IP67

Entrada de cable: enchufe estándar M□×1.5 (consulte la tabla de selección)

Dirección de entrada: inferior (dentro y fuera)

Dispositivo de entrada de cable: opcional

Tipo de Junta Antideflagrante: Junta Cilíndrica, Junta Roscada, Junta Plana.

Tipo de instalación: montaje en pared (estándar);Soporte de montaje (opcional)

Componentes incorporados:

Interruptor principal: disyuntor en miniatura (MCB) o disyuntor de caja moldeada (Nota: protección contra fugas a tierrabajo pedido)                 Interruptor de derivación: disyuntor en miniatura (MCB) o disyuntor de caja moldeada (MCCB) (Nota: tierraprotección contra fugas bajo pedido)

Indicador de terminal: rojo, verde, amarillo

• Guía de pedidos

• Diagrama eléctrico

• Tabla de selección de cajas de distribución de iluminación EX-PD61-ZM

Código	Descripción					Entradas de cables
	Interruptor principal	Número de sucursal	Interruptor de rama	rama actual	Número de indicador
EX-PD61-ZM-/4□/K/□	Corriente MCB o MCCB Max.100A	4	Interruptor magnetotérmico 1P/2P	1A 2A 4A 6A 10A 16A 20A 25A 32A Bajo pedido	3	1*M32*1,5+4*M25*1,5
EX-PD61-ZM-/6□/K/□		6			3	1*M40*1.5+6*M25*1.5
EX-PD61-ZM-/8□/K/□		8			3	1*M40*1,5+8*M25*1,5
EX-PD61-ZM-/10□/K/□		10			3	1*M40*1,5+10*M25*1,5
EX-PD61-ZM-/12□/K/□		12			3	1*M40*1,5+12*M25*1,5
EX-PD61-ZM-4/□	_	4	Interruptor magnetotérmico 1P/2P	1A 2A 4A 6A 10A 16A 20A 25A 32A Bajo pedido	3	1*M32*1,5+4*M25*1,5
EX-PD61-ZM-6/□		6			3	1*M40*1.5+6*M25*1.5
EX-PD61-ZM-8/□		8			3	1*M40*1,5+8*M25*1,5
EX-PD61-ZM-10/□		10			3	1*M40*1,5+10*M25*1,5
EX-PD61-ZM-12/□		12			3	1*M40*1,5+12*M25*1,5

• Pedido de instrucciones:

1. Especifique el número y tamaño de las entradas de cable y la superficie de montaje de la carcasa.

2. El usuario proporciona el esquema eléctrico.Si necesita un controlador de luz, un contactor de CA o un control de relé térmico, especifique.

3. Especifique los requisitos especiales al realizar el pedido.

Dibujos dimensionales

EX-PD61-ZM-/4□/K/□

EX-PD61-ZM-/6□/K/□

EX-PD61-ZM-/8□/K/□

EX-PD61-ZM-/10□/K/□

EX-PD61-ZM-/12□/K/□

• Características

Aluminio libre de cobre, acero inoxidable.

Superficie rociada con plástico.

El dispositivo de protección contra fugas a tierra es opcional.

Grado de protección: IP66-IP67.

• Solicitud

• Datos técnicos

Marcado ATEX: II 2 G Ex db ⅡB + H₂ T6 Gb

II 2 D Ex tb ⅢC T80℃ Db IP66

Marcado IECEx: Ex db Ⅱ B+H₂ T6 Gb

Ex tb ⅢC T80℃ Db IP66

Marcado UL1203: Clase I, División 1, Grupos C, D

Clase I, División 2, Grupos C, D

Clase II, División 1, Grupos E, F, G

Clase II, División 2, Grupos F, G

Clase III

Estándares: EN60079-0, EN60079-1, EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31

Voltaje nominal: Máx. 690 V CA, 50/60 Hz

Corriente de rama: : 1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A, 160A, 200A, 250A, 320A, 400A

Temperatura ambiente: -60 ℃ a + 55 ℃

Grado de Protección: IP66,IP67

Entrada de cable: enchufe estándar M□× 1,5 (consulte la tabla de selección)

Dirección de entrada: Inferior (dentro y fuera)

Dispositivo de entrada de cable: opcional

Tipo de junta antideflagrante: montaje en pared (estándar);Montaje de soporte (opcional)

Componentes integrados: Interruptor principal: disyuntor en miniatura (MCB) o disyuntor de caja moldeada (MCCB)

(Nota: protección contra fugas a tierra bajo pedido)

Interruptor de derivación: disyuntor en miniatura (MCB) o disyuntor de caja moldeada (MCCB)

(Nota: protección contra fugas a tierra bajo pedido)

Terminal

Indicador: rojo, verde, amarillo

• Guía de pedidos

• Tabla de selección de cajas de distribución de energía EX-PD61-ZM

Código	Descripción					Entradas de cables
	Interruptor principal	Número de sucursal	Interruptor de rama	rama actual	Número de indicador
EX-PD61-DL-/4□/K/□	Corriente MCB o MCCB Max.100A	4	MCB o MCCB 3P	1A 2A 4A 6A 10A 16A 20A 25A 32A 40A 50A 63A 80A 100A 125A 160A 200A 250A 320A 400A Bajo pedido	3	1*M50(M63,M75,M90)*1,5 4*M25(M32,M40,M50,M63)*1,5
EX-PD61-DL-/6□/K/□		6			3	1*M50(M63,M75,M90)*1.5 6*M25(M32,M40,M50,M63)*1.5
EX-PD61-DL-/8□/K/□		8			3	1*M50(M63,M75,M90)*1,5 8*M25(M32,M40,M50,M63)*1,5
EX-PD61-DL-/10□/K/□		10			3	1*M50(M63,M75,M90)*1,5 10*M25(M32,M40,M50,M63)*1,5
EX-PD61-DL-/12□/K/□		12			3	1*M50(M63,M75,M90)*1,5 12*M25(M32,M40,M50,M63)*1,5
EX-PD61-DL-4/□	_	4	MCB o MCCB 3P	1A 2A 4A 6A 10A 16A 20A 25A 32A 40A 50A 63A 80A 100A 125A 160A 200A 250A 320A 400A Bajo pedido	3	1*M40*1,5+4*M25*1,5
EX-PD61-DL-6/□		6			3	1*M40*1.5+6*M25*1.5
EX-PD61-DL-8/□		8			3	1*M40*1,5+8*M25*1,5
EX-PD61-DL-10/□		10			3	1*M40*1,5+10*M25*1,5
EX-PD61-DL-12/□		12			3	1*M40*1,5+12*M25*1,5

Instrucciones de pedido: 1. Especifique el número y tamaño de las entradas de cable y la superficie de montaje de la carcasa.

2. El usuario proporciona el esquema eléctrico.Si necesita un controlador de luz, un contactor de CA o un control de relé térmico, especifique.

3. Especifique los requisitos especiales al realizar el pedido.

• Características

Aluminio libre de cobre, acero inoxidable.

Superficie rociada con plástico.

El dispositivo de protección contra fugas a tierra es opcional.

Grado de protección: IP66-IP67.

• Solicitud

• Datos técnicos

Marcado ATEX: II 2 G Ex db ⅡB + H₂ T6 Gb

II 2 D Ex tb ⅢC T80℃ Db IP66

Marcado IECEx: Ex db Ⅱ B+H₂ T6 Gb

Ex tb ⅢC T80℃ Db IP66

Marcado UL1203: Clase I, División 1, Grupos C, D

Clase I, División 2, Grupos C, D

Clase II, División 1, Grupos E, F, G

Clase II, División 2, Grupos F, G

Clase III

Estándares: EN60079-0, EN60079-1, EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31

Voltaje nominal: Máx. 415 V CA

Corriente nominal: 10A

Temperatura ambiente: -60 ℃ a + 60 ℃

Grado de Protección: IP66,IP67

Entrada de cable: enchufe estándar M□× 1,5 (consulte la tabla de selección)

Dirección de entrada: inferior

Dispositivo de entrada de cables:Estándar M□× 1.5 Plugramo ( See tél eselementoCción Table)

Tipo de junta antideflagrante: junta cilíndrica, junta roscada, junta plana.

Componentes integrados: pulsador EX-A, indicador EX-D, interruptor de control EX-K, amperímetro/voltímetro a prueba de explosiones

Tipo de instalación: Montaje en pared

Indicador: rojo, verde, amarillo

• Guía de pedidos

• Tabla de selección de estaciones de control EX-PD61-ZC

• Características

Aluminio libre de cobre, acero inoxidable.

Superficie rociada con plástico.

El dispositivo de protección contra fugas a tierra es opcional.

Grado de protección: IP66-IP67.

• Solicitud

• Datos técnicos

Marcado ATEX: II 2 G Ex db ⅡB + H₂ T6 Gb

II 2 D Ex tb ⅢC T80℃ Db IP66

Marcado IECEx: Ex db Ⅱ B+H₂ T6 Gb

Ex tb ⅢC T80℃ Db IP66

Marcado UL1203: Clase I, División 1, Grupos C, D

Clase I, División 2, Grupos C, D

Clase II, División 1, Grupos E, F, G

Clase II, División 2, Grupos F, G

Clase III

Estándares: EN60079-0, EN60079-1, EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31

Tipo de Junta Antideflagrante: Junta Cilíndrica, Junta Plana.

• Guía de pedidos

• Dibujo dimensional

EX-PD61-LK-63/□/□/□

EX-PD61-LK-160/□/□/□

EX-PD61-LK-250/□/□/□

• Características

Aluminio libre de cobre, acero inoxidable.

Superficie rociada con plástico.

El dispositivo de protección contra fugas a tierra es opcional.

Grado de protección: IP66-IP67.

• Solicitud

• Datos técnicos

Marcado ATEX: II 2 G Ex db ⅡB + H₂ T6 Gb

II 2 D Ex tb ⅢC T80℃ Db IP66

Marcado IECEx: Ex db Ⅱ B+H₂ T6 Gb

Ex tb ⅢC T80℃ Db IP66

Marcado UL1203: Clase I, División 1, Grupos C, D

Clase I, División 2, Grupos C, D

Clase II, División 1, Grupos E, F, G

Clase II, División 2, Grupos F, G

Clase III

Estándares: EN60079-0, EN60079-1, EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31

Tensión nominal: 380/400 V CA, 50/60 Hz

Corriente nominal: 10A

Temperatura ambiente: T6/T80 ℃ para Tamb: -60 ℃ a +50 ℃;

T5/T95 ℃ para Tamb: -60 ℃ a +60 ℃

Entrada de cable: enchufe estándar M□× 1,5 (consulte la tabla de selección)

Dirección de entrada: inferior (dentro y fuera)

Dispositivo de entrada de cable: opcional

Tipo de junta antideflagrante: junta cilíndrica, junta roscada, junta plana.

Componentes integrados: disyuntor en miniatura (MCB) o disyuntor de caja moldeada (MCCB)

Contactor de CA, relé de sobrecarga térmica, indicador, botón

• Guía de pedidos

• Tabla de selección

Inicio directo
Modelo	Potencia del motor de control (kw)	Corriente nominal del disyuntor (A)	Rango ajustable de ajuste de corriente del retardo térmico (A)	Corriente nominal del contactor(A)	Tamaño de entrada de cables
EX-PD61 QD-4/16/7~10	4	dieciséis	7~10, le=8.5	9	2*M25*1,5
EX-PD61 QD-5.5/20/9~13	5.5	20	9~13, le=11	12	2*M25*1,5
EX-PD61 DQ-7.5/25/12~18	7.5	25	12~18,le=16	18	2*M32*1,5
EX-PD61 QD-11/32/16~24	11	32	16~24,le=23	25	2*M32*1,5
EX-PD61 QD-15/40/23~32	15	40	23~32,le=30	32	2*M32*1,5
EX-PD61 QD-18.5/50/30~38	18.5	50	30~38,le=36	40	2*M40*1,5
EX-PD61 QD-22/63/37~50	22	63	37~50,le=46	50	2*M40*1,5



Inicio hacia adelante y hacia atrás
Modelo	Potencia del motor de control (kw)	Corriente nominal del disyuntor (A)	Rango ajustable de ajuste de corriente del retardo térmico (A)	Corriente nominal del contactor(A)	Tamaño de entrada de cables
EX-PD61 QD-4/16/7~10 N	4	dieciséis	7~10, le=8.5	9	2*M25*1,5
EX-PD61 QD-5.5/20/9~13 N	5.5	20	9~13, le=11	12	2*M25*1,5
EX-PD61 DQ-7.5/25/12~18 N	7.5	25	12~18,le=16	18	2*M32*1,5
EX-PD61 QD-11/32/16~24 N	11	32	16~24,le=23	25	2*M32*1,5
EX-PD61 QD-15/40/23~32 N	15	40	23~32,le=30	32	2*M32*1,5
EX-PD61 QD-18.5/50/30~38 N	18.5	50	30~38,le=36	40	2*M40*1,5
EX-PD61 QD-22/63/37~50 N	22	63	37~50,le=46	50	2*M40*1,5



• control de calidad:

Q1.¿Cómo se envía la mercancía y cuánto tarda en llegar?

R: Envíe por DHL, UPS, FedEx o TNT.Tarda 3-5 días en llegar.Envío aéreo y marítimo también opcional.

Q2.¿Puedo tener un pedido de muestra para luz led?

R: Sí, aceptamos pedidos de muestra para probar y verificar la calidad.Las muestras mixtas son aceptables
