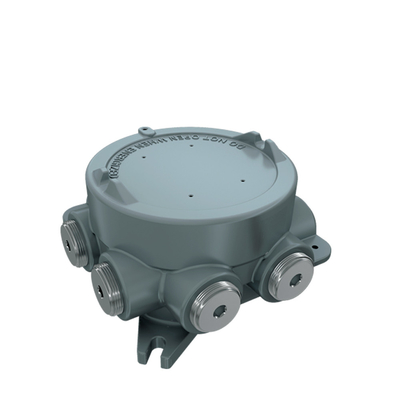

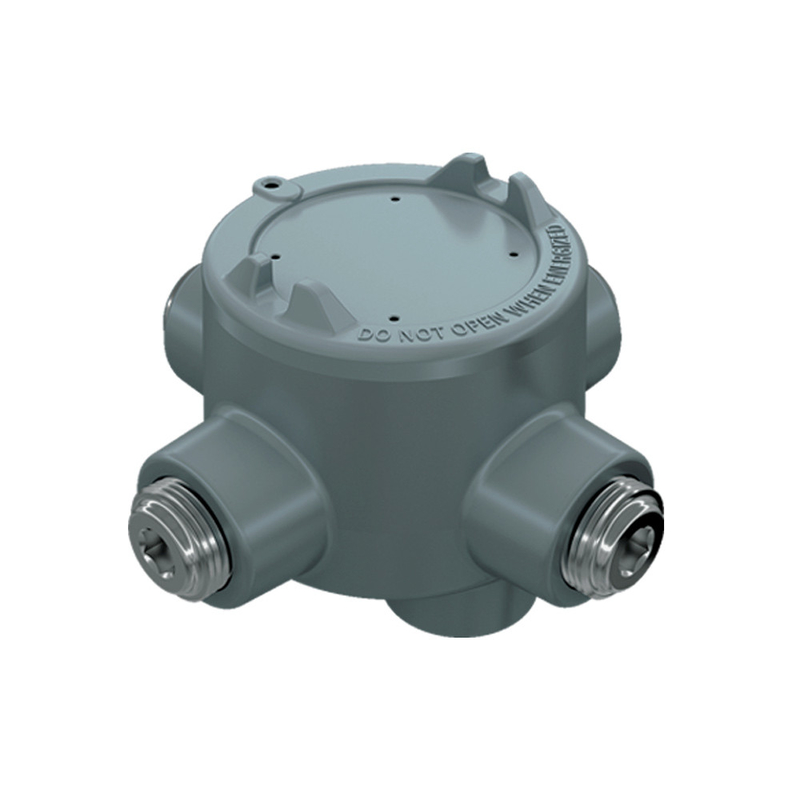

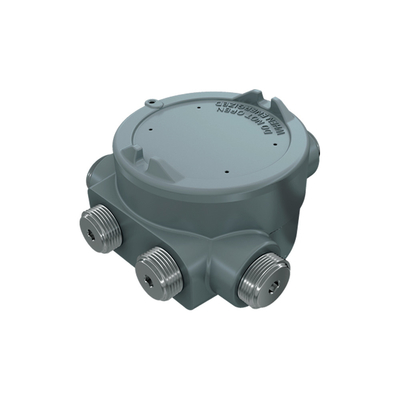

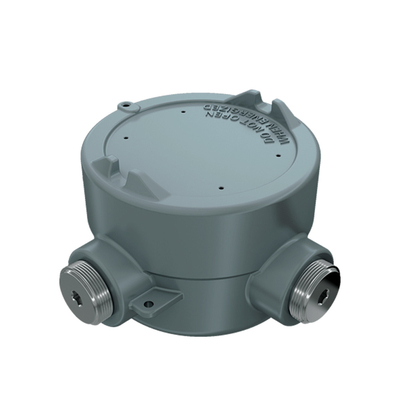

Caja de conexiones eléctricas de precio impermeable a prueba de explosiones Serie HD51-UL certificada
Las cajas de conexiones de la serie EX-HD51-XXX están diseñadas para usarse en atmósferas explosivas.
Para cableado general en lugares peligrosos.
Caja de aluminio libre de cobre.
Caja antideflagrante tipo Ex d.
Cuatro tipos de recintos disponibles.
El grado de protección es IP66.
Certificación IECEx para cajas de conexiones serie EX-HD51-A1, A2A, A2B, A3,A4, A5, B3, B3A, C4A, C4B, C6, C8, KB1:
Ex db IIC T6/T5 Gb (excepto EX-HD51-KB1/*), Ex db IIB+H2 T6/T5 Gb (EX-HD51-KB1/*), Ex tb IIIC T80 ℃/T95 ℃ Db
Certificación ATEX Para cajas de conexiones serie EX-HD51-A1, A2A, A2B, A3,A4, A5, B3, B3A, C4A, C4B, C6, C8, KB1:
II2 GD Ex db IIC T6/T5 Gb (Excepto EX-HD51-KB1/*) Ex db IIB+H2 T6/T5 Gb (EX-HD51-KB1/*) Ex tb IIIC T80°C/T95°C Db
Voltaje nominal: Max.800VAC
Corriente nominal: 24A, 27A, 32A, 41A
Temperatura ambiente: -60 ℃ a + 55 ℃ (-76 ℉ a +131 ℉)

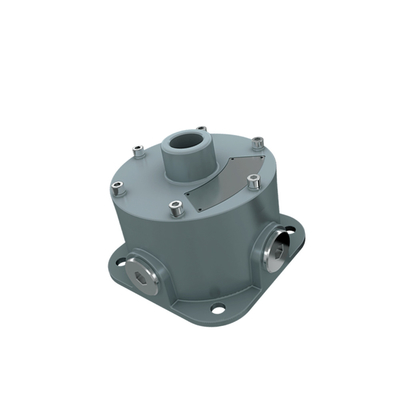

Tipo de junta antideflagrante:Tipo A, B, C: Juntas roscadas Tipo KB1: Juntas bridadas y roscadas
La tensión nominal de la caja de conexiones es de 800Vac.En la instalación final, los montos de entrada de cables y la información de terminales deberán cumplir con la siguiente tabla:
| Modelo |
Especificaciones terminales. |
Número de bloque de terminales |
Especificaciones de entrada de cable |
Cantidad de entrada de cable |
| EX-HD51-A |
2,5 mm²/24A |
Máx.5 |
1/2NPT/M20*1,5 |
Máx.5 |
| 2,5 mm²/24 A, 4 mm²/32 A |
3/4 NPT/M25*1,5 |
| Modelo |
Especificaciones terminales. |
Número de bloque de terminales |
Especificaciones de entrada de cable |
Cantidad de entrada de cable |
| EX-HD51-B |
2,5 mm²/24A |
Máx.5 |
1/2NPT/M20*1,5 |
Máx.5 |
| 2,5 mm²/24 A, 4 mm²/32 A |
3/4 NPT/M25*1,5 |
| Modelo |
Especificaciones terminales. |
Número de bloque de terminales |
Especificaciones de entrada de cable |
Cantidad de entrada de cable |
| EX-HD51-B |
2,5 mm²/24A |
Máx.12 |
1/2NPT/M20*1,5 |
Máx.8 |
| 2,5 mm²/24A |
Máx.12 |
3/4 NPT/M25*1,5 |
| 4 mm²/32A |
Máx.10 |
3/4 NPT/M25*1,5 |
| 6 mm²/41 A |
Máx.8 |
1NPT/M32*1,5 |
| Modelo |
Especificaciones terminales. |
Número de bloque de terminales |
Especificaciones de entrada de cable |
Cantidad de entrada de cable |
| EX-HD51-D5 |
2,5 mm²/24A |
Máx.5 |
1/2NPT/M20*1,5 |
Máx.5 |
| 2,5 mm²/24 A 4 mm²/32 A |
3/4 NPT/M25*1,5 |
| Modelo |
Especificaciones terminales. |
Número de bloque de terminales |
Especificaciones de entrada de cable |
Cantidad de entrada de cable |
| EX-HD51-D4 |
2,5 mm²/24A |
Máx.5 |
1/2NPT/M20*1,5 |
Máx.4 |
| 2,5 mm²/24 A 4 mm²/32 A |
3/4 NPT/M25*1,5 |
| Modelo |
Especificaciones terminales. |
Número de bloque de terminales |
Especificaciones de entrada de cable |
Cantidad de entrada de cable |
| EX-HD51-E5 |
2,5 mm²/24A |
Máx.12 |
1/2NPT/M20*1,5 |
Máx.5 |
| 2,5 mm²/24 A 4 mm²/32 A |
Máx.12 |
3/4 NPT/M25*1,5 |
| 4 mm²/32A |
Máx.10 |
1NPT/M32*1,5 |
| 4 mm²/32 A 6 mm²/41 A |
Máx.10 |
1 1/4 NPT/M40*1,5 |
| Modelo |
Especificaciones terminales. |
Número de bloque de terminales |
Especificaciones de entrada de cable |
Cantidad de entrada de cable |
| EX-HD51-E4 |
2,5 mm²/24A |
Máx.12 |
1/2NPT/M20*1,5 |
Máx.4 |
| 2,5 mm²/24 A 4 mm²/32 A |
Máx.12 |
3/4 NPT/M25*1,5 |
| 4 mm²/32A |
Máx.10 |
1NPT/M32*1,5 |
| 4 mm²/32 A 6 mm²/41 A |
Máx.10 |
1 1/4 NPT/M40*1,5 |
| Modelo |
Especificaciones terminales. |
Número de bloque de terminales |
Especificaciones de entrada de cable |
Cantidad de entrada de cable |
| EX-HD51-F5 |
2,5 mm²/24A |
Máx.12 |
1/2NPT/M20*1,5 |
Máx.5 |
| 2,5 mm²/24 A 4 mm²/32 A |
3/4 NPT/M25*1,5 |
| 4 mm²/32A |
Máx.10 |
1NPT/M32*1,5 |
| 4 mm²/32 A 6 mm²/41 A |
1 1/4 NPT/M40*1,5 |
| 6 mm²/41 A |
Máx.9 |
1 1/2 NPT/M50*1,5 |
| 6 mm²/41 A |
2 NPT/M63*1,5 |
| Modelo |
Especificaciones terminales. |
Número de bloque de terminales |
Especificaciones de entrada de cable |
Cantidad de entrada de cable |
| EX-HD51-F4 |
2,5 mm²/24A |
Máx.12 |
1/2NPT/M20*1,5 |
Máx.4 |
| 2,5 mm²/24 A 4 mm²/32 A |
3/4 NPT/M25*1,5 |
| 4 mm²/32A |
Máx.10 |
1NPT/M32*1,5 |
| 4 mm²/32 A 6 mm²/41 A |
1 1/4 NPT/M40*1,5 |
| 6 mm²/41 A |
Máx.9 |
1 1/2 NPT/M50*1,5 |
| 6 mm²/41 A |
2 NPT/M63*1,5 |
| Modelo |
Especificaciones terminales. |
Número de bloque de terminales |
Especificaciones de entrada de cable |
Cantidad de entrada de cable |
| EX-HD51-KYD |
2,5 mm²/24A |
Máx.4 |
1/2NPT/M20*1,5 |
Máx.4 |
| 2,5 mm²/24 A 4 mm²/27 A |
3/4 NPT/M25*1,5 |
| Modelo |
Especificaciones terminales. |
Número de bloque de terminales |
Especificaciones de entrada de cable |
Cantidad de entrada de cable |
| EX-HD51-KB1 |
2,5 mm²/24A |
Máx.4 |
1/2NPT/M20*1,5 |
Máx.5 |
| 2,5 mm²/24 A 4 mm²/27 A |
3/4 NPT/M25*1,5 |
