Cable a prueba de explosiones resistente al agua de metal Latón IP66

Metal Impermeable Y Antipolvo Latón IP66 ATEXPrensaestopas recto

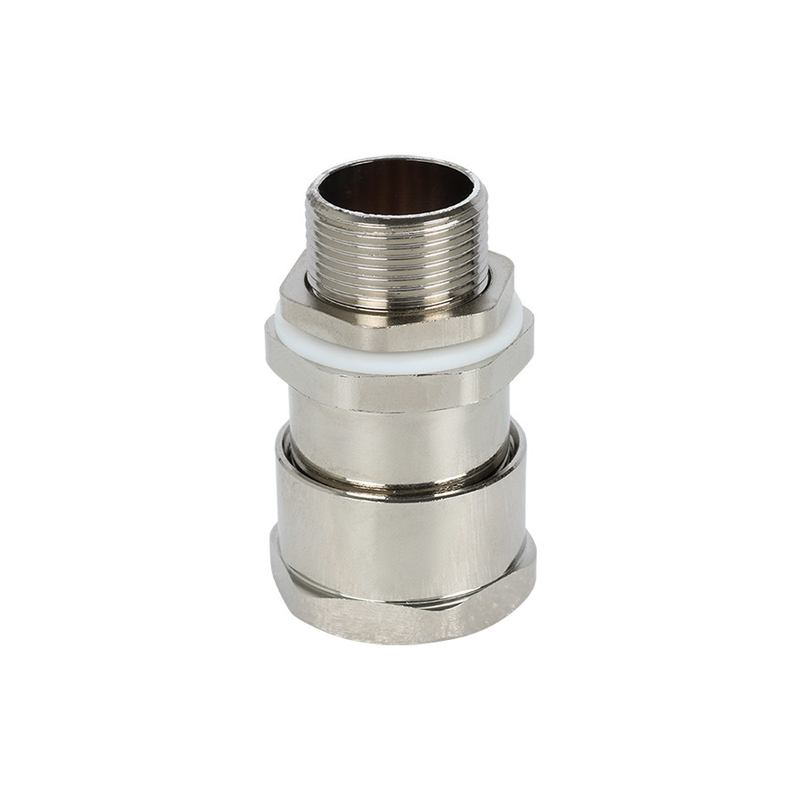

• EX-QM01-A1

• CARACTERISTICAS

Certificación ATEX e IECEx para uso seguro en atmósferas potencialmente explosivas

Sello simple, adecuado para cable no blindado.

Ej. e, estructura.

Grado de protección: IP66/IP68.

• SOLICITUD

• DATOS TÉCNICOS

Marcaje ATEX

Ⅱ2 GD Ex eb ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Marcaje ATEX

Ex eb ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Estándares

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura ambiente: -50 ℃ ≦ Tamb ≦ +80 ℃

Rosca de conexión: Rosca métrica, Rosca NPT

• TABLA DE SELECCIÓN DE PRENSAESTOPAS

Tamaño de la glándula	Rosca de entrada disponible AG (mm)		Diámetro total del cable ΦB(mm)		Longitud mínima de rosca GL (mm)	Saliente nominal Longitud L(mm)	Entre caras/esquina S(ΦE) (mm)
	Métrico	TNP	mínimo	máx.
dieciséis	M16*1,5	NPT3/8	9.5	12	dieciséis	30	27(29)
20	M20*1,5	NPT1/2	9.5	16.5	dieciséis	30	27(29)
25	M25*1,5	NPT3/4	14	20	dieciséis	38	34(37)
32	M32*1,5	NPT1	18	26	18	44	40(44)
40	M40*1,5	NPT1 1/4	24	32.5	18	46	50(55)
50	M50*1,5	NPT1 1/2	30	41	20	50	60(67)
63	M63*1,5	NPT2	40	52	21	64	68(73)
75	M75*1,5	NPT2 1/2	50	sesenta y cinco	22	70	86(89)
90	M90*1,5	NPT3	62	77	22	80	102(105)

• DIAGRAMA ESQUEMÁTICO

• GUIA DE PEDIDOS

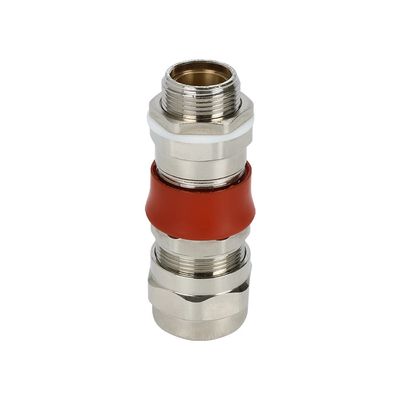

• EX-QM03-C1K

• CARACTERISTICAS

Certificación ATEX e IECEx para uso seguro en atmósferas potencialmente explosivas

Sello simple, apto para cable armado.

Válido en todo el rango de temperatura de -50 °C a 80 °C (-58 ºF a 176 ºF)

Grado de protección: IP66/IP68

• SOLICITUD

• DATOS TÉCNICOS

Marcaje ATEX

Ⅱ2 GD Ex eb ⅡC Gb

Ex db ⅡC Gb Ex tb ⅢC Db IP66/IP68

Marcado IECEx

Ex eb ⅡC Gb

Ex db ⅡC Gb Ex tb ⅢC Db IP66/IP68

Estándares

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura ambiente: -50 ℃ ≦ Tamb ≦ +80 ℃

Rosca de conexión: Rosca métrica, Rosca NPT

• TABLA DE SELECCIÓN DE PRENSAESTOPAS

Tamaño de la glándula	Rosca de entrada disponible AG (mm)		Diámetro total del cable			Longitud mínima de rosca GL (mm)	Saliente nominal Longitud L(mm)	Entre caras/esquina S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	Métrico	TNP	mínimo	máx.	máx.
dieciséis	M16*1,5	NPT3/8	9.5	12	/	dieciséis	sesenta y cinco	24(29)
20	M20*1,5	NPT1/2	9.5	16.5	/	dieciséis	67	30(34)
25	M25*1,5	NPT3/4	14	20	/	dieciséis	71	36(40)
32	M32*1,5	NPT1	18	26	/	18	76	45(51)
40	M40*1,5	NPT1 1/4	24	32.5	/	18	76	55(61)
50	M50*1,5	NPT1 1/2	30	41	/	20	91	68(74)
63	M63*1,5	NPT2	40	52	/	21	98	86(95)
75	M75*1,5	NPT2 1/2	50	sesenta y cinco	/	22	102	95(109)

• DIAGRAMA ESQUEMÁTICO

• GUIA DE PEDIDOS

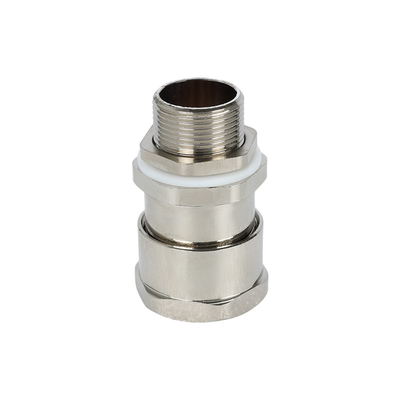

• EX-QM04-B1K

• CARACTERISTICAS

Certificación ATEX e IECEx para uso seguro en atmósferas potencialmente explosivas

Sello doble, apto para cable armado.

Válido en todo el rango de temperatura de -50 °C a 80 °C (-58 ºF a 176 ºF)

Grado de protección: IP66/IP68.

• SOLICITUD

• DATOS TÉCNICOS

Marcaje ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Marcado IECEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Estándares

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura ambiente: -50 ℃ ≦ Tamb ≦ +80 ℃

Rosca de conexión: Rosca métrica, Rosca NPT

• TABLA DE SELECCIÓN DE PRENSAESTOPAS

Tamaño de la glándula	Rosca de entrada disponible AG (mm)		Diámetro total del cable				Longitud mínima de rosca GL (mm)	Saliente nominal Longitud L(mm)	Entre caras/esquina S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	Métrico	TNP	mínimo	máx.	mínimo	máx.
dieciséis	M16*1,5	NPT3/8	9.5	12	6.5	10.5	dieciséis	sesenta y cinco	24(29)
20	M20*1,5	NPT1/2	9.5	16.5	10	14.5	dieciséis	67	30(34)
25	M25*1,5	NPT3/4	14	20	12.5	19.5	dieciséis	71	36(40)
32	M32*1,5	NPT1	18	26	19	25.5	18	76	45(51)
40	M40*1,5	NPT1 1/4	24	32.5	25	31	18	76	55(61)
50	M50*1,5	NPT1 1/2	30	41	31.5	43	20	91	68(74)
63	M63*1,5	NPT2	40	52	42.5	50	21	98	86(95)
75	M75*1,5	NPT2 1/2	50	sesenta y cinco	54.5	sesenta y cinco	22	102	95(109)

• DIAGRAMA ESQUEMÁTICO

• GUIA DE PEDIDOS

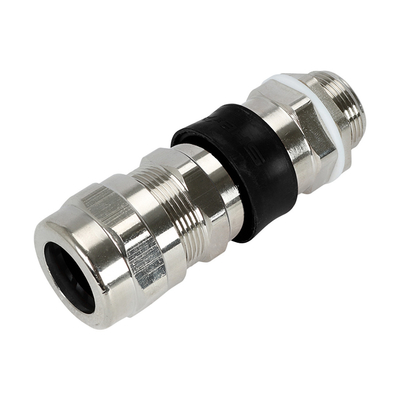

• EX-QM05-C1K



• CARACTERISTICAS

Certificación ATEX e IECEx para uso seguro en atmósferas potencialmente explosivas

Sello simple, apto para cable armado.

Válido en todo el rango de temperatura de -50 °C a 80 °C (-58 ºF a 176 ºF)

Grado de protección: IP66/IP68.

• SOLICITUD

Marcaje ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Marcado IECEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Estándares

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura ambiente: -50 ℃ ≦ Tamb ≦ +80 ℃

Rosca de conexión: Rosca métrica, Rosca NPT

• TABLA DE SELECCIÓN DE PRENSAESTOPAS

Tamaño de la glándula	Rosca de entrada disponible AG (mm)		Diámetro total del cable			Longitud mínima de rosca L1 (mm)	Longitud total l(mm)	Entre caras/esquina S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	Métrico	TNP	mínimo	máx.	máx.
dieciséis	M16*1,5	NPT3/8	7	dieciséis	8	15	85	24(27)
20	M20*1,5	NPT1/2	7	dieciséis	10.5	15	87	24(27)
25	M25*1,5	NPT3/4	14	20	15	15	88	30(33)
32	M32*1,5	NPT1	18	25	20	17	96	36(39)
40	M40*1,5	NPT1 1/4	24	33	27	19	105	45(50)
50	M50*1,5	NPT1 1/2	31	40	31	19	108	55(60)
63	M63*1,5	NPT2	41	50	41	20	118	68(73)
75	M75*1,5	NPT2 1/2	52	63	55	21	124	86(89)
90	M90*1,5	NPT3	sesenta y cinco	76	sesenta y cinco	24	128	96(99)

• DIAGRAMA ESQUEMÁTICO

• GUIA DE PEDIDOS

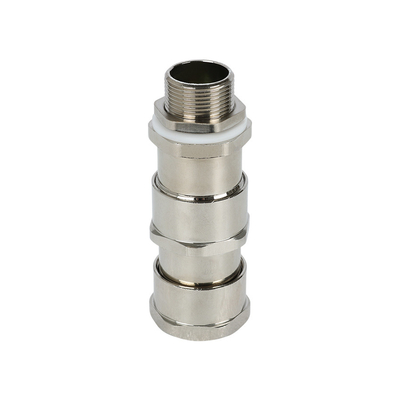

• EX-QM06-B1K

• CARACTERISTICAS

Certificación ATEX e IECEx para uso seguro en atmósferas potencialmente explosivas

Sello doble, apto para cable armado.

Válido en todo el rango de temperatura de -50 °C a 80 °C (-58 ºF a 176 ºF)

Grado de protección: IP66/IP68.

• SOLICITUD

• DATOS TÉCNICOS

Marcaje ATEX

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Marcado ATEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Estándares

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura ambiente: -50 ℃ ≦ Tamb ≦ +80 ℃

Rosca de conexión: Rosca métrica, Rosca NPT

• TABLA DE SELECCIÓN DE PRENSAESTOPAS

Tamaño de la glándula	Rosca de entrada disponible (mm)		Diámetro total del cable				Longitud mínima de rosca L1 (mm)	Longitud total L (mm)	Entre caras/esquina S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	Métrico	TNP	mínimo	máx.	mínimo	máx.
dieciséis	M16*1,5	NPT3/8	7	dieciséis	5	8	15	85	24(27)
20	M20*1,5	NPT1/2	7	dieciséis	5	10.5	15	87	24(27)
25	M25*1,5	NPT3/4	14	20	8	15	15	88	30(33)
32	M32*1,5	NPT1	18	25	11	20	17	96	36(39)
40	M40*1,5	NPT1 1/4	24	33	14	27	19	105	45(50)
50	M50*1,5	NPT1 1/2	31	40	20	31	19	108	55(60)
63	M63*1,5	NPT2	41	50	30	41	20	118	68(73)
75	M75*1,5	NPT2 1/2	52	63	42	55	21	124	86(89)
90	M90*1,5	NPT3	sesenta y cinco	76	52	sesenta y cinco	24	128	96(99)

• DIAGRAMA ESQUEMÁTICO

• GUIA DE PEDIDOS

• EX-QM10-B1

• CARACTERISTICAS

Certificación ATEX e IECEx para uso seguro en atmósferas potencialmente explosivas

Sello simple, adecuado para cable no blindado

Estructura ex d.

Grado de protección: IP66/IP68.

• SOLICITUD

• DATOS TÉCNICOS

Marcaje ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

Marcado ATEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Estándares

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura ambiente: -50 ℃ ≦ Tamb ≦ +80 ℃

Rosca de conexión: Rosca métrica, Rosca NPT

• TABLA DE SELECCIÓN DE PRENSAESTOPAS

Tamaño de la glándula	Rosca de entrada disponible (mm)		Diámetro total del cable ΦB(mm)		Longitud mínima de rosca L1 (mm)	Longitud total L (mm)	Entre caras/esquina S(ΦE) (mm)
	Métrico	TNP	mínimo	máx.
dieciséis	M16*1,5	NPT3/8	4	7	dieciséis	62	27(29)
20	M20*1,5	NPT1/2	5	8	dieciséis	62	27(29)
25	M25*1,5	NPT3/4	8	12	dieciséis	62	30(33)
32	M32*1,5	NPT1	12	dieciséis	18	67	38(42)
40	M40*1,5	NPT1 1/4	dieciséis	24	20	77	45(50)
50	M50*1,5	NPT1 1/2	18	28	20	79	55(60)
63	M63*1,5	NPT2	25.5	38	20	81	68(73)
75	M75*1,5	NPT2 1/2	29	46	20	100	85(89)
90	M90*1,5	NPT3	41	60	21	100	98(102)

• DIAGRAMA ESQUEMÁTICO

• GUIA DE PEDIDOS

• EX-QM10-B1

• CARACTERISTICAS

Certificación ATEX e IECEx para uso seguro en atmósferas potencialmente explosivas

Sello simple, adecuado para cable no blindado

Estructura ex d.

Grado de protección: IP66/IP68.

• SOLICITUD

• DATOS TÉCNICOS

Marcaje ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

Marcado ATEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Estándares

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura ambiente: -50 ℃ ≦ Tamb ≦ +80 ℃

Rosca de conexión: Rosca métrica, Rosca NPT

• TABLA DE SELECCIÓN DE PRENSAESTOPAS

Tamaño de la glándula	Rosca de entrada disponible (mm)		Diámetro total del cable ΦB(mm)		Longitud mínima de rosca L1 (mm)	Longitud de saliente nominal (mm)	Entre caras/esquina S(ΦE) (mm)
	Métrico	TNP	mínimo	máx.
dieciséis	M16*1,5	/	5	8	15	30	24(27)
20	M20*1,5	NPT1/2	7.5	11.5	15	30	24(27)
25	M25*1,5	NPT3/4	11	14.5	15	30	30(33)
32	M32*1,5	NPT1	14	20	20	32	36(39)
40	M40*1,5	NPT1 1/4	19	20	20	32	45(50)
50	M50*1,5	NPT1 1/2	25	32	20	36	55(60)
63	M63*1,5	NPT2	31.5	42.5	20	37	68(73)

• DIAGRAMA ESQUEMÁTICO

• GUIA DE PEDIDOS

• EX-QM13-B1T

• CARACTERISTICAS

Certificación ATEX e IECEx para uso seguro en atmósferas potencialmente explosivas

Sello simple, adecuado para cable no blindado

Estructura ex d.

Grado de protección: IP66/IP68.

• SOLICITUD

• DATOS TÉCNICOS

Marcaje ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

Marcado ATEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Estándares

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura ambiente: -50 ℃ ≦ Tamb ≦ +80 ℃

Rosca de conexión: Rosca métrica, Rosca NPT

• TABLA DE SELECCIÓN DE PRENSAESTOPAS

Tamaño de la glándula	Rosca de entrada disponible (mm)		Diámetro total del cable ΦB(mm)		Longitud mínima de rosca L1 (mm)	Longitud de saliente nominal (mm)	Entre caras/esquina S(ΦE) (mm)
	Métrico	TNP	mínimo	máx.
dieciséis	M16*1,5	/	5	8	15	40	24(27)
20	M20*1,5	NPT1/2	7.5	11.5	15	40	24(27)
25	M25*1,5	NPT3/4	11	14.5	15	40	30(33)
32	M32*1,5	NPT1	14	20	20	44	36(39)
40	M40*1,5	NPT1 1/4	19	20	20	48	45(50)
50	M50*1,5	NPT1 1/2	25	32	20	49	55(60)
63	M63*1,5	NPT2	31.5	43.5	20	63	68(73)

• DIAGRAMA ESQUEMÁTICO

• GUIA DE PEDIDOS

• EX-QM18-C1

• CARACTERISTICAS

Certificación ATEX e IECEx para uso seguro en atmósferas potencialmente explosivas

Sello simple, adecuado para cable no blindado

Estructura ex d.

Grado de protección: IP66/IP68.

• SOLICITUD

• DATOS TÉCNICOS

Marcaje ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

Marcado ATEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Estándares

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura ambiente: -50 ℃ ≦ Tamb ≦ +80 ℃

Rosca de conexión: Rosca métrica, Rosca NPT

• TABLA DE SELECCIÓN DE PRENSAESTOPAS

Tamaño de la glándula	Rosca de entrada disponible (mm)		Diámetro total del cable ΦB(mm)		Longitud mínima de rosca L1 (mm)	Longitud de saliente nominal (mm)	Entre caras/esquina S(ΦE) (mm)
	Métrico	TNP	mínimo	máx.
dieciséis	M16*1,5	/	5	8	15	57	24(27)
20	M20*1,5	NPT1/2	5	8	15	57	24(27)
20	M20*1,5	NPT1/2	7.5	11.5	15	57	24(27)
25	M25*1,5	NPT3/4	11	14.5	15	57	30(33)
32	M32*1,5	NPT1	14	20	20	59	36(39)
40	M40*1,5	NPT1 1/4	19	26	20	60	45(50)
50	M50*1,5	NPT1 1/2	25	32	20	62	55(60)
63	M63*1,5	NPT2	31.5	43.5	20	73	68(73)

• DIAGRAMA ESQUEMÁTICO

• GUIA DE PEDIDOS



• EX-QM21-C1K

• CARACTERISTICAS

Certificación ATEX e IECEx para uso seguro en atmósferas potencialmente explosivas

Sello simple, adecuado para cable no blindado.

Válido en todo el rango de temperatura de -50 °C a 80 °C (-58 ºF a 176 ºF)

Grado de protección: IP66/IP68.

• SOLICITUD

• DATOS TÉCNICOS

Marcaje ATEX

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Marcado ATEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Estándares

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura ambiente: -50 ℃ ≦ Tamb ≦ +80 ℃

Rosca de conexión: Rosca métrica, Rosca NPT

• TABLA DE SELECCIÓN DE PRENSAESTOPAS

Tamaño de la glándula	Rosca de entrada disponible (mm)		Diámetro total del cable			Longitud mínima de rosca L1(mm)	Longitud total L (mm)	Entre caras/esquina S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	Métrico	TNP	mínimo	máx.	máx.
dieciséis	M16*1,5	NPT3/8	9.5	12	7	dieciséis	66	27(29)
20	M20*1,5	NPT1/2	9.5	16.5	12	dieciséis	66	27(29)
25	M25*1,5	NPT3/4	14	20	17	dieciséis	68	34(37)
32	M32*1,5	NPT1	18	26	23	18	77	40(44)
40	M40*1,5	NPT1 1/4	24	32.5	30	18	81	50(55)
50	M50*1,5	NPT1 1/2	30	41	37	20	88	60(67)
63	M63*1,5	NPT2	40	52	52	21	96	68(73)
75	M75*1,5	NPT2 1/2	50	sesenta y cinco	62	22	114	86(89)
90	M90*1,5	NPT3	62	77	66	22	119	102(105)

• DIAGRAMA ESQUEMÁTICO

• GUIA DE PEDIDOS

• EX-QM22-B1K

• CARACTERISTICAS

Certificación ATEX e IECEx para uso seguro en atmósferas potencialmente explosivas

Sello doble, apto para cable armado.

Válido en todo el rango de temperatura de -50 °C a 80 °C (-58 ºF a 176 ºF)

Grado de protección: IP66/IP68.

• SOLICITUD

• DATOS TÉCNICOS

Marcaje ATEX

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Marcado ATEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Estándares

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura ambiente: -50 ℃ ≦ Tamb ≦ +80 ℃

Rosca de conexión: Rosca métrica, Rosca NPT

• TABLA DE SELECCIÓN DE PRENSAESTOPAS

Tamaño de la glándula	Rosca de entrada disponible (mm)		Diámetro total del cable				Longitud mínima de rosca L1(mm)	Longitud total L (mm)	Entre caras/esquina S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	Métrico	TNP	mínimo	máx.	mínimo	máx.
dieciséis	M16*1,5	NPT3/8	9.5	12	5	8	15	66	27(29)
20	M20*1,5	NPT1/2	9.5	16.5	8	10.5	15	66	27(29)
25	M25*1,5	NPT3/4	14	20	10	15	15	68	34(37)
32	M32*1,5	NPT1	18	26	15	19.5	19	77	40(44)
40	M40*1,5	NPT1 1/4	24	32.5	19	26	19	81	50(55)
50	M50*1,5	NPT1 1/2	30	41	26	32	19	88	60(67)
63	M63*1,5	NPT2	40	52	31.5	40	19	96	68(73)
75	M75*1,5	NPT2 1/2	50	sesenta y cinco	38	50	19	114	86(89)
90	M90*1,5	NPT3	62	77	54.5	62	19	119	102(105)

• DIAGRAMA ESQUEMÁTICO



• GUIA DE PEDIDOS

•

  Preguntas más frecuentes

  Q1.¿Puedo hacer un pedido de muestra?

  Sí, aceptamos pedidos de muestra para probar y verificar la calidad.Se aceptan muestras mixtas.
  Q2.¿Qué pasa con el tiempo de entrega?
  La muestra necesita de 3 a 5 días, el tiempo de producción en masa necesita de 1 a 2 semanas para la cantidad del pedido
  Q3: ¿Cómo lidiar con el defectuoso?
  En primer lugar, nuestros productos se producen en un estricto sistema de control de calidad y la tasa de defectos será inferior al 0,2%.
  En segundo lugar, durante el período de garantía, enviaremos nuevas luces con un nuevo pedido por pequeñas cantidades.Para productos de lotes defectuosos,
  los repararemos y se los reenviaremos o podemos discutir la solución, incluida la rellamada de acuerdo con la situación real.
