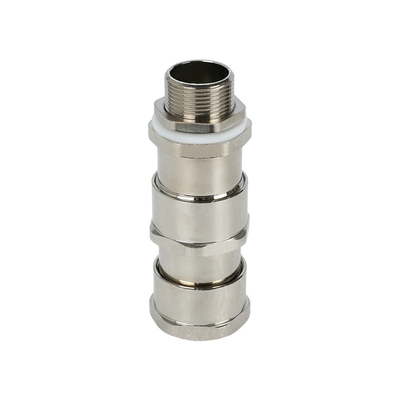

Prensaestopas a prueba de llamas IP66

Muestra libre M12 a las zonas No-acorazadas ininflamables a prueba de explosiones peligrosas 1 de las glándulas de cable del área M75 2 21 y 22

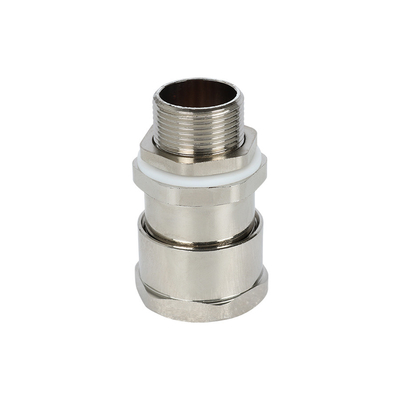

• EX-QM01-A1

• CARACTERÍSTICAS

ATEX e IECEx certificados para el uso seguro en atmósferas potencialmente explosivas

Solo sello, conveniente para el cable unarmored.

Ex e, estructura.

Grado de protección: IP66/IP68.

• USO

• DATOS TÉCNICOS

Marca ATEX

ⅡEx eb Ⅱ C GB de 2 GD

Ex DBⅢ IP66/IP68 de la TB C

Marca ATEX

Ex ebⅡ C GB

Ex DBⅢ IP66/IP68 de la TB C

Estándares

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura ambiente: - ≦ +80℃ de Tamb del ≦ 50℃

Hilo de la conexión: Hilo métrico, hilo del NPT

• TABLA DE LA SELECCIÓN DE GLÁNDULA DE CABLE

Tamaño de la glándula	Hilo disponible AG (milímetros) de la entrada		Diámetro total ΦB (milímetros) del cable		Longitud mínima GL (milímetros) del hilo	Saliente nominal Longitud L (milímetros)	A través de los planos/esquina S (ΦE) (milímetros)
	Métrico	NPT	Minuto	Máximo
16	M16*1.5	NPT3/8	9,5	12	16	30	27(29)
20	M20*1.5	NPT1/2	9,5	16,5	16	30	27(29)
25	M25*1.5	NPT3/4	14	20	16	38	34(37)
32	M32*1.5	NPT1	18	26	18	44	40(44)
40	M40*1.5	NPT1 1/4	24	32,5	18	46	50(55)
50	M50*1.5	NPT1 el 1/2	30	41	20	50	60(67)
63	M63*1.5	NPT2	40	52	21	64	68(73)
75	M75*1.5	NPT2 el 1/2	50	65	22	70	86(89)
90	M90*1.5	NPT3	62	77	22	80	102(105)

• DIAGRAMA ESQUEMÁTICO

• GUÍA QUE ORDENA

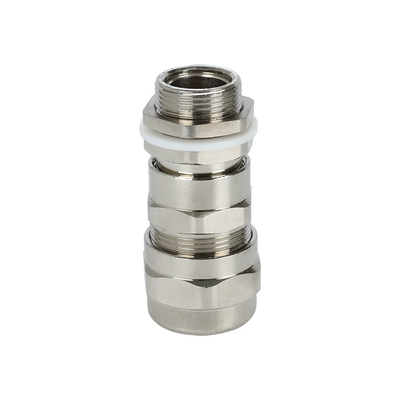

• EX-QM03-C1K

• CARACTERÍSTICAS

ATEX e IECEx certificados para el uso seguro en atmósferas potencialmente explosivas

Solo sello, conveniente para el cable acorazado.

Válido sobre la gama de temperaturas entera de -50°C a 80°C (- ºF 58 a 176ºF)

Grado de protección: IP66/IP68

• USO

• DATOS TÉCNICOS

Marca ATEX

ⅡEx eb Ⅱ C GB de 2 GD

Ex exⅡ DB IP66/IP68 del Ⅲ C de la TB del DB C GB

Marca IECEx

Ex ebⅡ C GB

Ex exⅡ DB IP66/IP68 del Ⅲ C de la TB del DB C GB

Estándares

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperarture ambiente: - ≦ +80℃ de Tamb del ≦ 50℃

Hilo de la conexión: Hilo métrico, hilo del NPT

• TABLA DE LA SELECCIÓN DE GLÁNDULA DE CABLE

Tamaño de la glándula	Hilo disponible AG (milímetros) de la entrada		Diámetro total del cable			Longitud mínima GL (milímetros) del hilo	Saliente nominal Longitud L (milímetros)	A través de los planos/esquina S (ΦE) (milímetros)
			ΦB (milímetro)		ΦC (milímetro)
	Métrico	NPT	Minuto	Máximo	Máximo
16	M16*1.5	NPT3/8	9,5	12	/	16	65	24(29)
20	M20*1.5	NPT1/2	9,5	16,5	/	16	67	30(34)
25	M25*1.5	NPT3/4	14	20	/	16	71	36(40)
32	M32*1.5	NPT1	18	26	/	18	76	45(51)
40	M40*1.5	NPT1 1/4	24	32,5	/	18	76	55(61)
50	M50*1.5	NPT1 el 1/2	30	41	/	20	91	68(74)
63	M63*1.5	NPT2	40	52	/	21	98	86(95)
75	M75*1.5	NPT2 el 1/2	50	65	/	22	102	95(109)

• DIAGRAMA ESQUEMÁTICO

• GUÍA QUE ORDENA



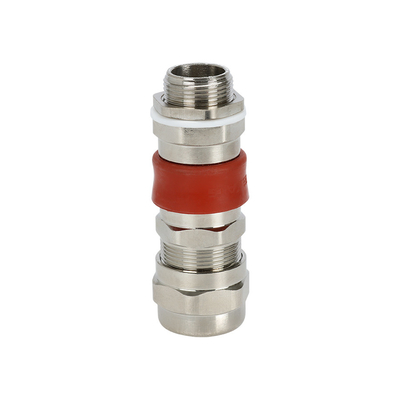

• EX-QM04-B1K

• CARACTERÍSTICAS

ATEX e IECEx certificados para el uso seguro en atmósferas potencialmente explosivas

Sello dual, conveniente para el cable acorazado.

Válido sobre la gama de temperaturas entera de -50°C a 80°C (- ºF 58 a 176ºF)

Grado de protección: IP66/IP68.

• USO

• DATOS TÉCNICOS

Marca ATEX

Ⅱ2 ex eb ex Ⅱ C GB del DB del Ⅱ C GB de GD

Ex DBⅢ IP66/IP68 de la TB C

Marca IECEx

Ex exⅡ Ⅱ C GB del DB del eb C GB

Ex DBⅢ IP66/IP68 de la TB C

Estándares

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperarture ambiente: - ≦ +80℃ de Tamb del ≦ 50℃

Hilo de la conexión: Hilo métrico, hilo del NPT

• TABLA DE LA SELECCIÓN DE GLÁNDULA DE CABLE

Tamaño de la glándula	Hilo disponible AG (milímetros) de la entrada		Diámetro total del cable				Longitud mínima GL (milímetros) del hilo	Saliente nominal Longitud L (milímetros)	A través de los planos/esquina S (ΦE) (milímetros)
			ΦB (milímetro)		ΦC (milímetro)
	Métrico	NPT	Minuto	Máximo	Minuto	Máximo
16	M16*1.5	NPT3/8	9,5	12	6,5	10,5	16	65	24(29)
20	M20*1.5	NPT1/2	9,5	16,5	10	14,5	16	67	30(34)
25	M25*1.5	NPT3/4	14	20	12,5	19,5	16	71	36(40)
32	M32*1.5	NPT1	18	26	19	25,5	18	76	45(51)
40	M40*1.5	NPT1 1/4	24	32,5	25	31	18	76	55(61)
50	M50*1.5	NPT1 el 1/2	30	41	31,5	43	20	91	68(74)
63	M63*1.5	NPT2	40	52	42,5	50	21	98	86(95)
75	M75*1.5	NPT2 el 1/2	50	65	54,5	65	22	102	95(109)

• DIAGRAMA ESQUEMÁTICO

• GUÍA QUE ORDENA

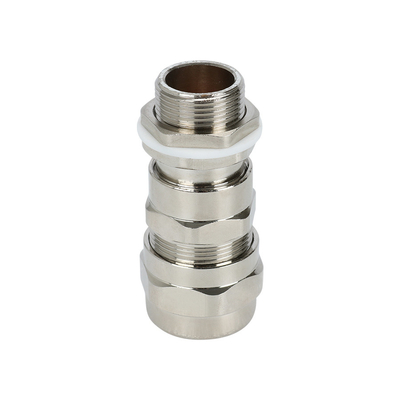

• EX-QM05-C1K



• CARACTERÍSTICAS

ATEX e IECEx certificados para el uso seguro en atmósferas potencialmente explosivas

Solo sello, conveniente para el cable acorazado.

Válido sobre la gama de temperaturas entera de -50°C a 80°C (- ºF 58 a 176ºF)

Grado de protección: IP66/IP68.

• USO

Marca ATEX

Ⅱ2 ex eb ex Ⅱ C GB del DB del Ⅱ C GB de GD

Ex DBⅢ IP66/IP68 de la TB C

Marca IECEx

Ex exⅡ Ⅱ C GB del DB del eb C GB

Ex DBⅢ IP66/IP68 de la TB C

Estándares

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperarture ambiente: - ≦ +80℃ de Tamb del ≦ 50℃

Hilo de la conexión: Hilo métrico, hilo del NPT

• TABLA DE LA SELECCIÓN DE GLÁNDULA DE CABLE

Tamaño de la glándula	Hilo disponible AG (milímetros) de la entrada		Diámetro total del cable			L1 mínimo de la longitud del hilo (milímetros)	Longitud total l (milímetros)	A través de los planos/esquina S (ΦE) (milímetros)
			ΦB (milímetro)		ΦC (milímetro)
	Métrico	NPT	Minuto	Máximo	Máximo
16	M16*1.5	NPT3/8	7	16	8	15	85	24(27)
20	M20*1.5	NPT1/2	7	16	10,5	15	87	24(27)
25	M25*1.5	NPT3/4	14	20	15	15	88	30(33)
32	M32*1.5	NPT1	18	25	20	17	96	36(39)
40	M40*1.5	NPT1 1/4	24	33	27	19	105	45(50)
50	M50*1.5	NPT1 el 1/2	31	40	31	19	108	55(60)
63	M63*1.5	NPT2	41	50	41	20	118	68(73)
75	M75*1.5	NPT2 el 1/2	52	63	55	21	124	86(89)
90	M90*1.5	NPT3	65	76	65	24	128	96(99)

• DIAGRAMA ESQUEMÁTICO

• GUÍA QUE ORDENA

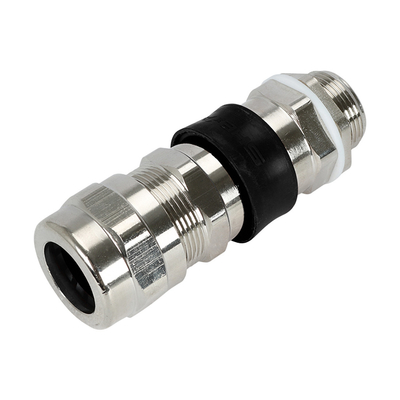

• EX-QM06-B1K

• CARACTERÍSTICAS

ATEX e IECEx certificados para el uso seguro en atmósferas potencialmente explosivas

Sello dual, conveniente para el cable acorazado.

Válido sobre la gama de temperaturas entera de -50°C a 80°C (- ºF 58 a 176ºF)

Grado de protección: IP66/IP68.

• USO

• DATOS TÉCNICOS

Marca ATEX

Ⅱ2 ex eb Ⅱ C GB del DB del Ⅱ C Gb/Ex de GD

Ex DBⅢ IP66/IP68 de la TB C

Marca ATEx

Ex exⅡ Ⅱ C GB del DB del eb C GB

Ex DBⅢ IP66/IP68 de la TB C

Estándares

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperarture ambiente: - ≦ +80℃ de Tamb del ≦ 50℃

Hilo de la conexión: Hilo métrico, hilo del NPT

• TABLA DE LA SELECCIÓN DE GLÁNDULA DE CABLE

Tamaño de la glándula	Hilo disponible de la entrada (milímetros)		Diámetro total del cable				L1 mínimo de la longitud del hilo (milímetros)	Longitud total L (milímetros)	A través de los planos/esquina S (ΦE) (milímetros)
			ΦB (milímetro)		ΦC (milímetro)
	Métrico	NPT	Minuto	Máximo	Minuto	Máximo
16	M16*1.5	NPT3/8	7	16	5	8	15	85	24(27)
20	M20*1.5	NPT1/2	7	16	5	10,5	15	87	24(27)
25	M25*1.5	NPT3/4	14	20	8	15	15	88	30(33)
32	M32*1.5	NPT1	18	25	11	20	17	96	36(39)
40	M40*1.5	NPT1 1/4	24	33	14	27	19	105	45(50)
50	M50*1.5	NPT1 el 1/2	31	40	20	31	19	108	55(60)
63	M63*1.5	NPT2	41	50	30	41	20	118	68(73)
75	M75*1.5	NPT2 el 1/2	52	63	42	55	21	124	86(89)
90	M90*1.5	NPT3	65	76	52	65	24	128	96(99)

• DIAGRAMA ESQUEMÁTICO

• GUÍA QUE ORDENA

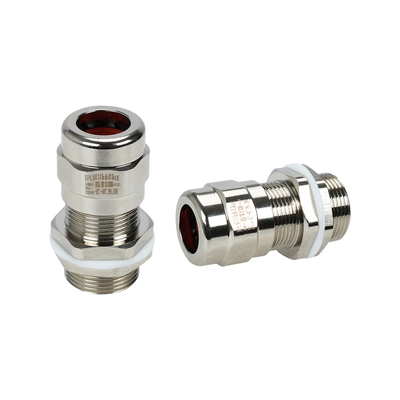

• EX-QM10-B1

• CARACTERÍSTICAS

ATEX e IECEx certificados para el uso seguro en atmósferas potencialmente explosivas

Solo sello, conveniente para el cable unarmored

Ex estructura de d.

Grado de protección: IP66/IP68.

• USO

• DATOS TÉCNICOS

Marca ATEX

Ⅱ2 ex eb ex DB IIC GB del Ⅱ C GB de GD

Ex DBⅢ IP66/IP68 de la TB C

Marca ATEx

Ex exⅡ Ⅱ C GB del DB del eb C GB

Ex DBⅢ IP66/IP68 de la TB C

Estándares

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperarture ambiente: - ≦ +80℃ de Tamb del ≦ 50℃

Hilo de la conexión: Hilo métrico, hilo del NPT

• TABLA DE LA SELECCIÓN DE GLÁNDULA DE CABLE

Tamaño de la glándula	Hilo disponible de la entrada (milímetros)		Diámetro total ΦB (milímetros) del cable		L1 mínimo de la longitud del hilo (milímetros)	Longitud total L (milímetros)	A través de los planos/esquina S (ΦE) (milímetros)
	Métrico	NPT	Minuto	Máximo
16	M16*1.5	NPT3/8	4	7	16	62	27(29)
20	M20*1.5	NPT1/2	5	8	16	62	27(29)
25	M25*1.5	NPT3/4	8	12	16	62	30(33)
32	M32*1.5	NPT1	12	16	18	67	38(42)
40	M40*1.5	NPT1 1/4	16	24	20	77	45(50)
50	M50*1.5	NPT1 el 1/2	18	28	20	79	55(60)
63	M63*1.5	NPT2	25,5	38	20	81	68(73)
75	M75*1.5	NPT2 el 1/2	29	46	20	100	85(89)
90	M90*1.5	NPT3	41	60	21	100	98(102)

• DIAGRAMA ESQUEMÁTICO

• GUÍA QUE ORDENA

• EX-QM10-B1

• CARACTERÍSTICAS

ATEX e IECEx certificados para el uso seguro en atmósferas potencialmente explosivas

Solo sello, conveniente para el cable unarmored

Ex estructura de d.

Grado de protección: IP66/IP68.

• USO

• DATOS TÉCNICOS

Marca ATEX

Ⅱ2 ex eb ex DB IIC GB del Ⅱ C GB de GD

Ex DBⅢ IP66/IP68 de la TB C

Marca ATEx

Ex exⅡ Ⅱ C GB del DB del eb C GB

Ex DBⅢ IP66/IP68 de la TB C

Estándares

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperarture ambiente: - ≦ +80℃ de Tamb del ≦ 50℃

Hilo de la conexión: Hilo métrico, hilo del NPT

• TABLA DE LA SELECCIÓN DE GLÁNDULA DE CABLE

Tamaño de la glándula	Hilo disponible de la entrada (milímetros)		Diámetro total ΦB (milímetros) del cable		L1 mínimo de la longitud del hilo (milímetros)	Longitud nominal de la saliente (milímetros)	A través de los planos/esquina S (ΦE) (milímetros)
	Métrico	NPT	Minuto	Máximo
16	M16*1.5	/	5	8	15	30	24(27)
20	M20*1.5	NPT1/2	7,5	11,5	15	30	24(27)
25	M25*1.5	NPT3/4	11	14,5	15	30	30(33)
32	M32*1.5	NPT1	14	20	20	32	36(39)
40	M40*1.5	NPT1 1/4	19	20	20	32	45(50)
50	M50*1.5	NPT1 el 1/2	25	32	20	36	55(60)
63	M63*1.5	NPT2	31,5	42,5	20	37	68(73)

• DIAGRAMA ESQUEMÁTICO

• GUÍA QUE ORDENA

• EX-QM13-B1T

• CARACTERÍSTICAS

ATEX e IECEx certificados para el uso seguro en atmósferas potencialmente explosivas

Solo sello, conveniente para el cable unarmored

Ex estructura de d.

Grado de protección: IP66/IP68.

• USO

• DATOS TÉCNICOS

Marca ATEX

Ⅱ2 ex eb ex DB IIC GB del Ⅱ C GB de GD

Ex DBⅢ IP66/IP68 de la TB C

Marca ATEx

Ex exⅡ Ⅱ C GB del DB del eb C GB

Ex DBⅢ IP66/IP68 de la TB C

Estándares

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperarture ambiente: - ≦ +80℃ de Tamb del ≦ 50℃

Hilo de la conexión: Hilo métrico, hilo del NPT

• TABLA DE LA SELECCIÓN DE GLÁNDULA DE CABLE

Tamaño de la glándula	Hilo disponible de la entrada (milímetros)		Diámetro total ΦB (milímetros) del cable		L1 mínimo de la longitud del hilo (milímetros)	Longitud nominal de la saliente (milímetros)	A través de los planos/esquina S (ΦE) (milímetros)
	Métrico	NPT	Minuto	Máximo
16	M16*1.5	/	5	8	15	40	24(27)
20	M20*1.5	NPT1/2	7,5	11,5	15	40	24(27)
25	M25*1.5	NPT3/4	11	14,5	15	40	30(33)
32	M32*1.5	NPT1	14	20	20	44	36(39)
40	M40*1.5	NPT1 1/4	19	20	20	48	45(50)
50	M50*1.5	NPT1 el 1/2	25	32	20	49	55(60)
63	M63*1.5	NPT2	31,5	43,5	20	63	68(73)

• DIAGRAMA ESQUEMÁTICO

• GUÍA QUE ORDENA

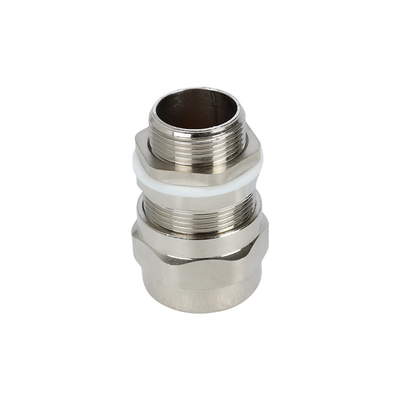

• EX-QM18-C1

• CARACTERÍSTICAS

ATEX e IECEx certificados para el uso seguro en atmósferas potencialmente explosivas

Solo sello, conveniente para el cable unarmored

Ex estructura de d.

Grado de protección: IP66/IP68.

• USO

• DATOS TÉCNICOS

Marca ATEX

Ⅱ2 ex eb ex DB IIC GB del Ⅱ C GB de GD

Ex DBⅢ IP66/IP68 de la TB C

Marca ATEx

Ex exⅡ Ⅱ C GB del DB del eb C GB

Ex DBⅢ IP66/IP68 de la TB C

Estándares

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperarture ambiente: - ≦ +80℃ de Tamb del ≦ 50℃

Hilo de la conexión: Hilo métrico, hilo del NPT

• TABLA DE LA SELECCIÓN DE GLÁNDULA DE CABLE

Tamaño de la glándula	Hilo disponible de la entrada (milímetros)		Diámetro total ΦB (milímetros) del cable		L1 mínimo de la longitud del hilo (milímetros)	Longitud nominal de la saliente (milímetros)	A través de los planos/esquina S (ΦE) (milímetros)
	Métrico	NPT	Minuto	Máximo
16	M16*1.5	/	5	8	15	57	24(27)
20	M20*1.5	NPT1/2	5	8	15	57	24(27)
20	M20*1.5	NPT1/2	7,5	11,5	15	57	24(27)
25	M25*1.5	NPT3/4	11	14,5	15	57	30(33)
32	M32*1.5	NPT1	14	20	20	59	36(39)
40	M40*1.5	NPT1 1/4	19	26	20	60	45(50)
50	M50*1.5	NPT1 el 1/2	25	32	20	62	55(60)
63	M63*1.5	NPT2	31,5	43,5	20	73	68(73)

• DIAGRAMA ESQUEMÁTICO

• GUÍA QUE ORDENA



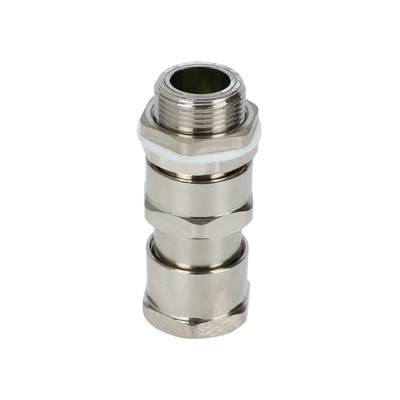

• EX-QM21-C1K

• CARACTERÍSTICAS

ATEX e IECEx certificados para el uso seguro en atmósferas potencialmente explosivas

Solo sello, conveniente para el cable unarmored.

Válido sobre la gama de temperaturas entera de -50°C a 80°C (- ºF 58 a 176ºF)

Grado de protección: IP66/IP68.

• USO

• DATOS TÉCNICOS

Marca ATEX

Ⅱ2 ex eb Ⅱ C GB del DB del Ⅱ C Gb/Ex de GD

Ex DBⅢ IP66/IP68 de la TB C

Marca ATEx

Ex exⅡ Ⅱ C GB del DB del eb C GB

Ex DBⅢ IP66/IP68 de la TB C

Estándares

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperarture ambiente: - ≦ +80℃ de Tamb del ≦ 50℃

Hilo de la conexión: Hilo métrico, hilo del NPT

• TABLA DE LA SELECCIÓN DE GLÁNDULA DE CABLE

Tamaño de la glándula	Hilo disponible de la entrada (milímetros)		Diámetro total del cable			L1 de la longitud del hilo de Minimun (milímetros)	Longitud total L (milímetros)	A través de los planos/esquina S (ΦE) (milímetros)
			ΦB (milímetro)		ΦC (milímetro)
	Métrico	NPT	Minuto	Máximo	Máximo
16	M16*1.5	NPT3/8	9,5	12	7	16	66	27(29)
20	M20*1.5	NPT1/2	9,5	16,5	12	16	66	27(29)
25	M25*1.5	NPT3/4	14	20	17	16	68	34(37)
32	M32*1.5	NPT1	18	26	23	18	77	40(44)
40	M40*1.5	NPT1 1/4	24	32,5	30	18	81	50(55)
50	M50*1.5	NPT1 el 1/2	30	41	37	20	88	60(67)
63	M63*1.5	NPT2	40	52	52	21	96	68(73)
75	M75*1.5	NPT2 el 1/2	50	65	62	22	114	86(89)
90	M90*1.5	NPT3	62	77	66	22	119	102(105)

• DIAGRAMA ESQUEMÁTICO

• GUÍA QUE ORDENA

• EX-QM22-B1K

• CARACTERÍSTICAS

ATEX e IECEx certificados para el uso seguro en atmósferas potencialmente explosivas

Sello dual, conveniente para el cable acorazado.

Válido sobre la gama de temperaturas entera de -50°C a 80°C (- ºF 58 a 176ºF)

Grado de protección: IP66/IP68.

• USO

• DATOS TÉCNICOS

Marca ATEX

Ⅱ2 ex eb Ⅱ C GB del DB del Ⅱ C Gb/Ex de GD

Ex DBⅢ IP66/IP68 de la TB C

Marca ATEx

Ex exⅡ Ⅱ C GB del DB del eb C GB

Ex DBⅢ IP66/IP68 de la TB C

Estándares

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperarture ambiente: - ≦ +80℃ de Tamb del ≦ 50℃

Hilo de la conexión: Hilo métrico, hilo del NPT

• TABLA DE LA SELECCIÓN DE GLÁNDULA DE CABLE

Tamaño de la glándula	Hilo disponible de la entrada (milímetros)		Diámetro total del cable				L1 de la longitud del hilo de Minimun (milímetros)	Longitud total L (milímetros)	A través de los planos/esquina S (ΦE) (milímetros)
			ΦB (milímetro)		ΦC (milímetro)
	Métrico	NPT	Minuto	Máximo	Minuto	Máximo
16	M16*1.5	NPT3/8	9,5	12	5	8	15	66	27(29)
20	M20*1.5	NPT1/2	9,5	16,5	8	10,5	15	66	27(29)
25	M25*1.5	NPT3/4	14	20	10	15	15	68	34(37)
32	M32*1.5	NPT1	18	26	15	19,5	19	77	40(44)
40	M40*1.5	NPT1 1/4	24	32,5	19	26	19	81	50(55)
50	M50*1.5	NPT1 el 1/2	30	41	26	32	19	88	60(67)
63	M63*1.5	NPT2	40	52	31,5	40	19	96	68(73)
75	M75*1.5	NPT2 el 1/2	50	65	38	50	19	114	86(89)
90	M90*1.5	NPT3	62	77	54,5	62	19	119	102(105)

• DIAGRAMA ESQUEMÁTICO



• GUÍA QUE ORDENA

• QA:

Q1. ¿Cómo usted envía las mercancías y cuánto tiempo él toma para llegar?

: Nave por DHL, UPS, Fedex o TNT. Tarda 3-5 días para llegar. Línea aérea y mar que envían también opcional.

Q2. ¿Puedo tener un pedido de la muestra para la luz llevada?

: Sí, damos la bienvenida a orden de la muestra para probar y para comprobar calidad. Las muestras mezcladas son aceptables.
